Detalhes do produto:
|
| Nome: | Parafuso prisioneiro pesado seguidor de came coroado da polegada que carrega o revestimento preto de | Material: | AÇO DE CHROME 52100 |
|---|---|---|---|
| Encantar/entalhe: | Encantar o tipo do parafuso prisioneiro do furo | Revestimento: | Revestimento preto do óxido |
| Tamanho: | Série em polegadas | Tipo de construção básica: | Tipo diâmetro externo coroado do parafuso prisioneiro |
| elementos rolantes: | Rolo de Agulhas - Complemento Completo | Tipo do parafuso prisioneiro: | Parafuso prisioneiro pesado |
| Tipo de Fechamento: | /Unsealed selado/personalizou | Lugar do furo da lubrificação: | Lado do parafuso prisioneiro |
| Realçar: | tipo pesado rolos do parafuso prisioneiro da trilha,tipo preto rolos do parafuso prisioneiro do óxido da trilha,rolo coroado selado da trilha |
||

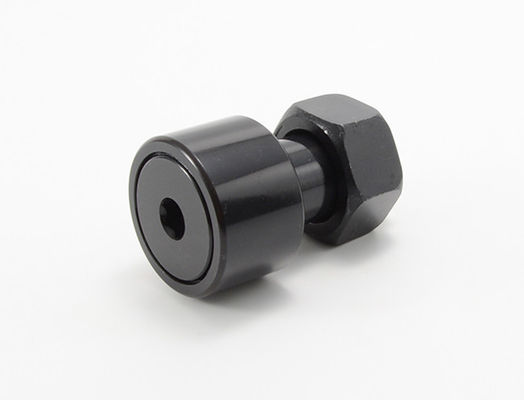

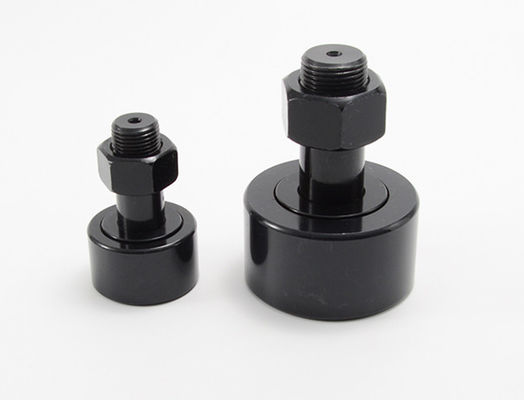

Parafuso prisioneiro pesado seguidor de came coroado da polegada que carrega o SB selado do óxido revestimento preto de aço CCFH 1
MOUETTE projeta e fabrica uma linha completa de seguidores de came para aplicações industriais, incluindo as máquina ferramenta, os robôs industriais, a produção das peças eletrônicas, o equipamento da burótica e os ambientes ásperos que exigem a resistência de corrosão aumentada. Os seguidores de came e os rolos da trilha fornecem soluções antifrição traduzindo a rotação ao movimento linear ou apoiar um ou outro radial ou combinação pura empurrou cargas segundo os tipos de elementos de rolamento.
Parafuso prisioneiro pesado seguidor de came coroado da polegada que carrega o aço com especificações pretas do revestimento do óxido:
| Não lacrado | Selado | Diâmetro do rolo (RD) | Largura do rolo (W) | Diâmetro do parafuso prisioneiro (SD) | Comprimento do parafuso prisioneiro (SL) | Comprimento de Mínimo Rosqueamento (TL) | THR'DS fino. |
| CCFH 1/2 B | SB DE CCFH 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 B | SB DE CCFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 5/8 B | SB DE CCFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 B | SB DE CCFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 3/4 B | SB DE CCFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 7/8 B | SB DE CCFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 1 B | SB DE CCFH 1 | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 DE B | CCFH 1 1/8 DE SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 DE B | CCFH 1 1/4 DE SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 DE B | CCFH 1 3/8 DE SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 B | SB DE CCFH 1 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 5/8 DE B | CCFH 1 5/8 DE SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 3/4 DE B | CCFH 1 3/4 DE SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 DE B | CCFH 1 7/8 DE SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 B | SB DE CCFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 DE B | CCFH 2 1/4 DE SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 B | SB DE CCFH 2 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 DE B | CCFH 2 3/4 DE SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 B | SB DE CCFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/4 DE B | CCFH 3 1/4 DE SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/2 B | SB DE CCFH 3 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 B | SB DE CCFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| Não lacrado | Selado | Furo de óleo | LUB. TAMANHO DE FIT (F) | Recom. Apertar torce (as libras.) | Avaliação da carga básica | ||
| Centro do furo (HC) | Diâmetro do furo (HD) | Máximo Estático Capacidade (libras.) | Máximo Dyn. Capacidade (libras.) | ||||
| CCFH 1/2 B | SB DE CCFH 1/2 | - | - | - | 35 | 1580 | 680 |
| CCFH 9/16 B | SB DE CCFH 9/16 | - | - | - | 35 | 1580 | 680 |
| CCFH 5/8 B | SB DE CCFH 5/8 | - | - | - | 90 | 2480 | 955 |
| CCFH 11/16 B | SB DE CCFH 11/16 | - | - | - | 90 | 2480 | 955 |
| CCFH 3/4 B | SB DE CCFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 7/8 B | SB DE CCFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 1 B | SB DE CCFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/8 DE B | CCFH 1 1/8 DE SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/4 DE B | CCFH 1 1/4 DE SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 DE B | CCFH 1 3/8 DE SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 B | SB DE CCFH 1 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 DE B | CCFH 1 5/8 DE SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 DE B | CCFH 1 3/4 DE SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 DE B | CCFH 1 7/8 DE SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 2 B | SB DE CCFH 2 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 DE B | CCFH 2 1/4 DE SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 B | SB DE CCFH 2 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 DE B | CCFH 2 3/4 DE SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 3 B | SB DE CCFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 DE B | CCFH 3 1/4 DE SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 B | SB DE CCFH 3 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 B | SB DE CCFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
