Detalhes do produto:
|
| Nome: | Entalhe cilíndrico da chave de fenda do seguidor de came da série da polegada do parafuso prisioneir | Material: | Carregamento de aço/de aço inoxidável |
|---|---|---|---|
| Característica de montagem: | Entalhe da chave de fenda | Faixa de tamanho: | Série da polegada (O.D. In Inches) |
| Tipo de construção básica: | cilíndrico | elementos rolantes: | Rolos de agulha de complemento completo |
| Tipo do parafuso prisioneiro: | Parafuso prisioneiro pesado | Tipo de vedação: | Sealed/No sela personalizado |
| Lugar do furo da lubrificação: | Lado do parafuso prisioneiro | Revestimento de superfície: | Revestimento preto do óxido |
| Realçar: | Tipo cilíndrico seguidor do parafuso prisioneiro de came,Tipo seguidor do parafuso prisioneiro de came de aço inoxidável,Seguidor do eixo de came do entalhe da chave de fenda |
||

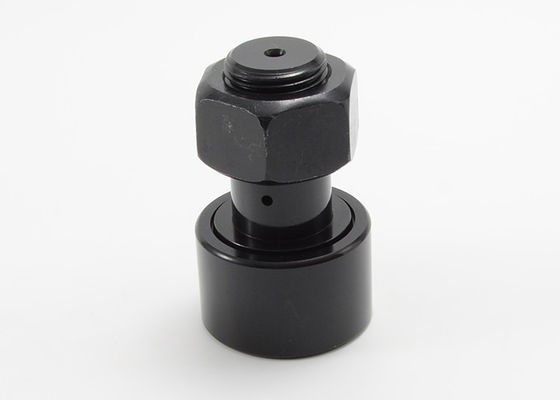

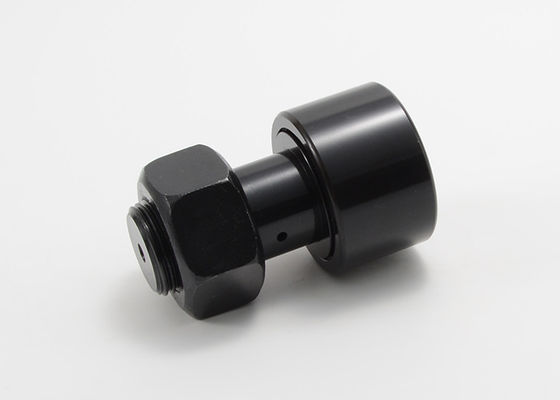

Entalhe cilíndrico CFH 1 da chave de fenda do seguidor de came da polegada do parafuso prisioneiro pesado 1/8 de CFH 1 1/2 CFH 2
Entalhe cilíndrico CFH 1 da chave de fenda do seguidor de came da polegada do parafuso prisioneiro pesado 1/8 de CFH 1 1/2 CFH 2
Projetou maximizar o movimento preferido com construção rígida, consistente. Os seguidores de came caracterizam um perfil simples e baixo da fricção transformar o movimento giratório no movimento linear com baixas exigências da lubrificação.
MOUETTE projeta, fabrica e armazena uma linha completa de seguidores de came para aplicações industriais, incluindo as máquina ferramenta, os robôs industriais, a produção das peças eletrônicas, o equipamento da burótica e os ambientes ásperos que exigem a resistência de corrosão aumentada.
O MOUETTE faz:
· Opções padrão e feitas sob encomenda que incluem tamanhos, materiais, e projetos.
· Canais adutores aperfeiçoados para a distribuição melhorada do esforço do contato.
· Flexibilidade da elevada precisão para aplicações diferentes.
· Gaiolas variáveis, protetores, selos, e projetos exteriores do anel
· Disponível como mini, padrão, excêntrico, encantar o furo, entalhe da chave de fenda, e com discos empurrados.
· A instalação simples usando os soquetes ou as chaves de fenda.
Montagem cilíndrica do seguidor de came da polegada do parafuso prisioneiro pesado por especificações do entalhe da chave de fenda:
| Não lacrado | Selado | Diâmetro do rolo (RD) | Largura do rolo (W) | Diâmetro do parafuso prisioneiro (SD) | Comprimento do parafuso prisioneiro (SL) | Comprimento de Mínimo Rosqueamento (TL) | THR'DS fino. |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 | CFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 DE S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 DE S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 DE S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8 DE S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4 DE S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 DE S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 DE S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 DE S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4 DE S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Não lacrado | Selado | Furo de óleo | LUB. TAMANHO DE FIT (F) | Recom. Apertar torce (as libras.) | Avaliação da carga básica | ||
| Centro do furo (HC) | Diâmetro do furo (HD) | Máximo Estático Capacidade (libras.) | Máximo Dyn. Capacidade (libras.) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 DE S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 DE S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 DE S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 DE S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 DE S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 DE S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 DE S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 DE S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 DE S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
