Detalhes do produto:
|
| Nome: | Rolamentos cilíndricos do seguidor de came da polegada | Material: | Alto-liga que carrega o aço da qualidade/de aço inoxidável |
|---|---|---|---|
| Característica de montagem: | Encantar o tipo do parafuso prisioneiro do furo | Revestimento de superfície: | Revestimento preto do óxido |
| Faixa de tamanho: | Série em polegadas | Tipo de construção básica: | Encha o tipo diâmetro externo cilíndrico |
| elementos rolantes: | Rolos de agulha de complemento completo | Tipo do parafuso prisioneiro: | Parafuso prisioneiro padrão |
| Tipo de vedação: | Padrão/personalizado | Lugar do furo da lubrificação: | Lado do parafuso prisioneiro |
| Realçar: | came e seguidor cilíndricos do parafuso prisioneiro,came e seguidor cilíndricos selados,encantar o seguidor do eixo de came |
||

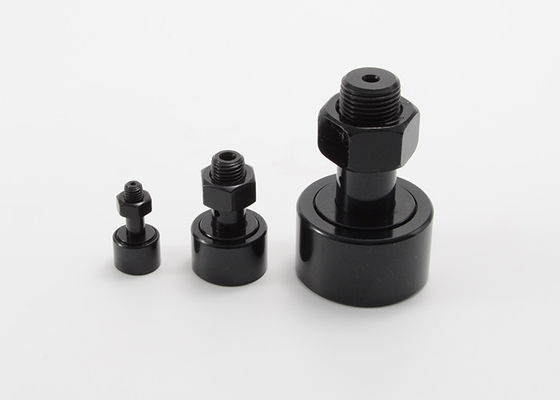

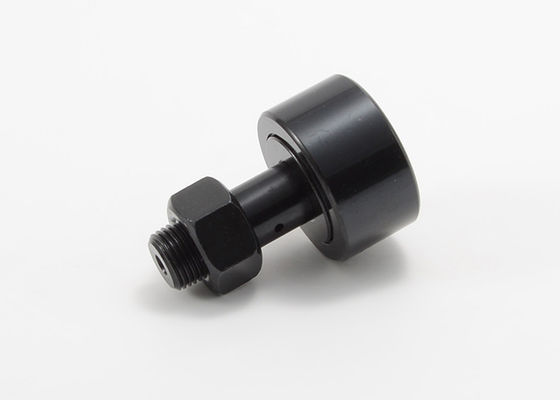

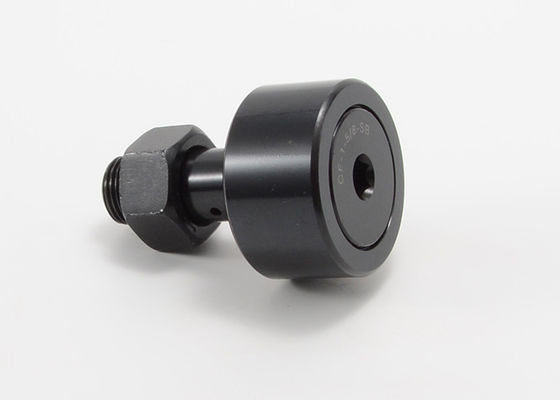

Os CF do SB dos CF 1/2 1 rolo cilíndrico da montagem do parafuso prisioneiro do seguidor de came da polegada do SB de 1/2 encantam o furo selado
Um rolamento de rolo do seguidor de came (igualmente chamado da “seguidor trilha ") é um rolamento de rolo da especialidade projetado seguir trilhas ou cames e em uma vasta gama de sistemas do movimento linear. Os seguidores de came são usados frequentemente nos transportes, linhas de transferência do processo, tais como aquelas indústrias usadas do int tais como o alimento e a bebida, plásticos, vidro e entre outros. Os seguidores de came de Mouette são igualmente populares para as aplicações da defesa e dos aviões, onde a confiança da manutenibilidade e de sistema é considerações importantes do projeto. Distribua a lisamente e uniformemente as cargas, seguidores de came são projetados geralmente com um complemento completo de elementos de rolamento. Contudo, há mais de um tipo de configuração para seguidores de came, mas a característica a mais distintiva é como o seguidor de came é montado a suas contrapartes.

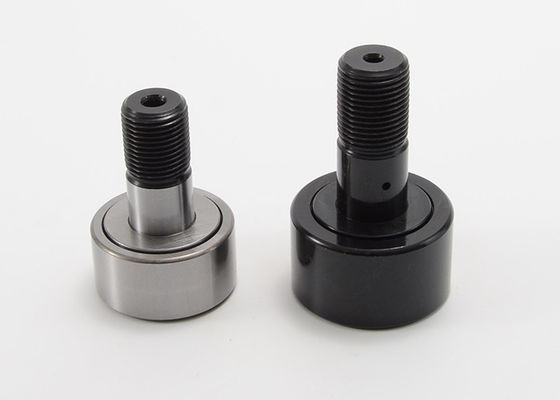

Nós oferecemos uma linha completa do tipo seguidores do parafuso prisioneiro de came para aplicações industriais. Estes rolamentos estão disponíveis em de aço, em de aço inoxidável, e com as buchas internas plásticas projetadas. Nós especializamo-nos em seguidores de came projetados para caber aplicações específicas.
Encantar o tipo principal rolamentos do parafuso prisioneiro de rolo da agulha são recomendados onde as cargas de corrida e as cargas de choque são moderados. A capacidade de rolamento do tipo série do parafuso prisioneiro é limitada pelo parafuso prisioneiro moderadamente feito sob medida. Fabricado do aço da qualidade do rolamento da Alto-liga.
Especificações cilíndricas dos rolamentos do seguidor de came da polegada:
| Não lacrado | Selado | Diâmetro do rolo (RD) | Largura do rolo (W) | Diâmetro do parafuso prisioneiro (SD) | Parafuso prisioneiro L'GTH. (SL) | Mínimo THR'D L'GTH (TL) | THR'DS fino. |
| CF-1/2-N-B | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2-B | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N-B | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8-B | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16-B | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4-B | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8-B | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1-B | CF-1-SB | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8-B | CF-1 1/8-SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4-B | CF-1 1/4-SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8-B | CF-1 3/8-SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2-B | CF-1 1/2-SB | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8-B | CF-1 5/8-SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4-B | CF-1 3/4-SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8-B | CF-1 7/8-SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2-B | CF-2-SB | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4-B | CF-2 1/4-SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2-B | CF-2 1/2-SB | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4-B | CF-2 3/4-SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-B | CF-3-SB | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4-B | CF-3 1/4-SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-B | CF-3 1/2-SB | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4-B | CF-4-SB | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Não lacrado | Selado | Furo de óleo | LUB. TAMANHO DE FIT (F) | Recom. Apertar torce (as libras.) | Avaliação da carga básica | ||
| Centro do furo (HC) | Diâmetro do furo (HD) | Máximo Estático Capacidade (libras.) | Máximo Dyn. Capacidade (libras.) | ||||
| CF-1/2-N-B | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N-B | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8-B | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4-B | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
