Detalhes do produto:
|
| Nome: | Parafuso prisioneiro pesado entalhe coroado da chave de fenda do seguidor de came da polegada | Material: | Alto-liga que carrega o aço |
|---|---|---|---|
| Método de montagem: | Tipo pesado do parafuso prisioneiro do entalhe da chave de fenda | Faixa de tamanho: | Polegada |
| O.D. Configuration: | Coroado | elementos rolantes: | Rolos de agulha de complemento completo |
| Tipo do parafuso prisioneiro: | Parafuso prisioneiro pesado | Tipo de vedação: | Padrão (selado/) não lacrado/personalizado |
| Lugar do furo da lubrificação: | Lado do parafuso prisioneiro | Revestimento de superfície: | Revestimento preto do óxido |
| Realçar: | tipo pesado seguidor do parafuso prisioneiro de came,Tipo entalhe do parafuso prisioneiro da chave de fenda do seguidor de came,seguidor de came coroado do parafuso prisioneiro |
||

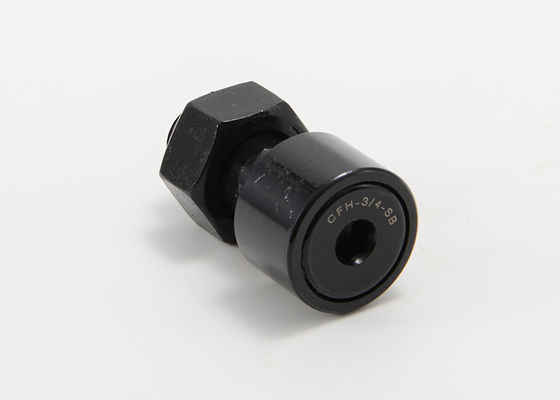

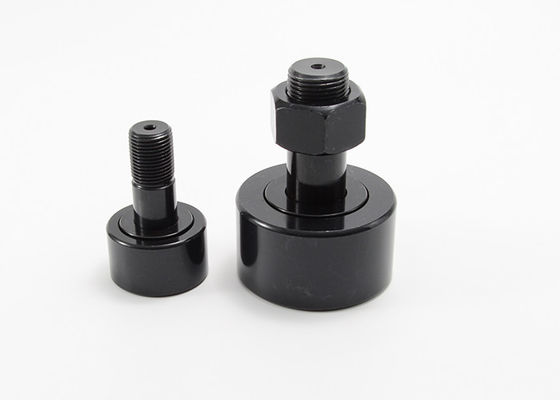

Parafuso prisioneiro pesado entalhe coroado CCFH 1 S CCFH 1 da chave de fenda do seguidor de came da polegada 1/4 de S
MOUETTE projeta, fabrica e armazena uma linha completa de seguidores de came para aplicações industriais, incluindo as máquina ferramenta, os robôs industriais, a produção das peças eletrônicas, o equipamento da burótica e os ambientes ásperos que exigem a resistência de corrosão aumentada. Os seguidores de came e os rolos da trilha fornecem soluções antifrição traduzindo a rotação ao movimento linear ou apoiar um ou outro radial ou combinação pura empurrou cargas segundo os tipos de elementos de rolamento.
Os seguidores de came de aço inoxidável pretenderam os ambientes ásperos que exigem a resistência de corrosão aumentada. Escolha excelente para o uso exterior ou para aplicações tais como as facilidades de produção alimentar que exigem a lavagem e a limpeza frequentes.
Parafuso prisioneiro pesado especificações coroadas do seguidor de came da polegada:
| Não lacrado | Selado | Diâmetro do rolo (RD) | Largura do rolo (W) | Diâmetro do parafuso prisioneiro (SD) | Comprimento do parafuso prisioneiro (SL) | Comprimento de Mínimo Rosqueamento (TL) | THR'DS fino. |
| CCFH 1/2 | CCFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 | CCFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 5/8 | CCFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 | CCFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 3/4 | CCFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 7/8 | CCFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 1 | CCFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 | CCFH 1 1/8 DE S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 | CCFH 1 1/4 DE S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 | CCFH 1 3/8 DE S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 5/8 | CCFH 1 5/8 DE S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 3/4 | CCFH 1 3/4 DE S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 | CCFH 1 7/8 DE S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 | CCFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 | CCFH 2 1/4 DE S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 | CCFH 2 3/4 DE S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 | CCFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/4 | CCFH 3 1/4 DE S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 | CCFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CCFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CCFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
| - | CCFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Não lacrado | Selado | Furo de óleo | LUB. TAMANHO DE FIT (F) | Recom. Apertar torce (as libras.) | Avaliação da carga básica | ||
| Centro do furo (HC) | Diâmetro do furo (HD) | Máximo Estático Capacidade (libras.) | Máximo Dyn. Capacidade (libras.) | ||||
| CCFH 1/2 | CCFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 9/16 | CCFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 5/8 | CCFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 11/16 | CCFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 3/4 | CCFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 7/8 | CCFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 1 | CCFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/8 | CCFH 1 1/8 DE S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/4 | CCFH 1 1/4 DE S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 | CCFH 1 3/8 DE S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 | CCFH 1 5/8 DE S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 | CCFH 1 3/4 DE S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 | CCFH 1 7/8 DE S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 2 | CCFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 | CCFH 2 1/4 DE S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 | CCFH 2 3/4 DE S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 3 | CCFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 | CCFH 3 1/4 DE S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 | CCFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CCFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
| - | CCFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
| - | CCFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
