Detalhes do produto:
|
Nome: | O seguidor de came cilíndrico da polegada do parafuso prisioneiro pesado encanta o furo | Material: | Alto-liga que carrega o aço da qualidade (de aço inoxidável é personalizado) |
---|---|---|---|
Método de montagem: | Encantar o furo | Faixa de tamanho: | Polegada |
Configuração de O D: | Diâmetro externo cilíndrico | elementos rolantes: | Rolo de Agulhas - Complemento Completo |
Tipo: | Parafuso prisioneiro pesado | Lugar do furo da lubrificação: | Lado do parafuso prisioneiro |
Tipo de vedação: | Selado e não lacrado esteja disponível | Revestimento de superfície: | Revestimento preto do óxido |
Realçar: | tipo preto seguidor do parafuso prisioneiro de came,tipo seguidor do parafuso prisioneiro do óxido de came,o carregamento do seguidor de came encanta o furo |

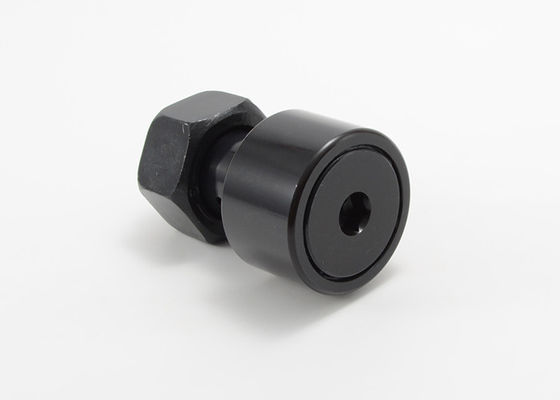

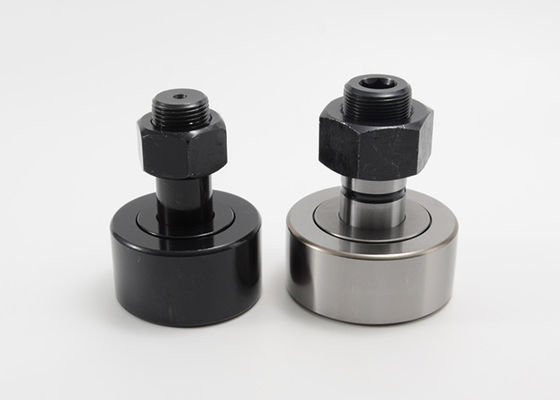

O parafuso prisioneiro cilíndrico do seguidor de came da polegada do parafuso prisioneiro pesado encanta o furo CFH 1 3/4 de B CFH 1 3/4 de SB
MOUETTE projeta e fabrica uma linha completa de seguidores de came para aplicações industriais, incluindo as máquina ferramenta, os robôs industriais, a produção das peças eletrônicas, o equipamento da burótica e os ambientes ásperos que exigem a resistência de corrosão aumentada. Os seguidores de came e os rolos da trilha fornecem soluções antifrição traduzindo a rotação ao movimento linear ou apoiar um ou outro radial ou combinação pura empurrou cargas segundo os tipos de elementos de rolamento.
Característica:
O seguidor de came cilíndrico da série da polegada do parafuso prisioneiro pesado com encanta especificações do furo:
Não lacrado | Selado | Diâmetro do rolo (RD) | Largura do rolo (W) | Diâmetro do parafuso prisioneiro (SD) | Comprimento do parafuso prisioneiro (SL) | Comprimento de Mínimo Rosqueamento (TL) | THR'DS fino. |
CFH 1/2 B | SB DE CFH 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CFH 9/16 B | SB DE CFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CFH 5/8 B | SB DE CFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CFH 11/16 B | SB DE CFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CFH 3/4 B | SB DE CFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CFH 7/8 B | SB DE CFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CFH 1 B | SB DE CFH 1 | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/8 DE B | CFH 1 1/8 DE SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/4 DE B | CFH 1 1/4 DE SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 3/8 DE B | CFH 1 3/8 DE SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 1/2 B | SB DE CFH 1 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 5/8 DE B | CFH 1 5/8 DE SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 3/4 DE B | CFH 1 3/4 DE SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 1 7/8 DE B | CFH 1 7/8 DE SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 2 B | SB DE CFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/4 DE B | CFH 2 1/4 DE SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/2 B | SB DE CFH 2 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 2 3/4 DE B | CFH 2 3/4 DE SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 3 B | SB DE CFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/4 DE B | CFH 3 1/4 DE SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/2 B | SB DE CFH 3 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CFH 4 B | SB DE CFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
Não lacrado | Selado | Furo de óleo | LUB. TAMANHO DE FIT (F) | Recom. Apertar torce (as libras.) | Avaliação da carga básica | ||
Centro do furo (HC) | Diâmetro do furo (HD) | Máximo Estático Capacidade (libras.) | Máximo Dyn. Capacidade (libras.) | ||||
CFH 1/2 B | SB DE CFH 1/2 | - | - | - | 35 | 1580 | 680 |
CFH 9/16 B | SB DE CFH 9/16 | - | - | - | 35 | 1580 | 680 |
CFH 5/8 B | SB DE CFH 5/8 | - | - | - | 90 | 2480 | 955 |
CFH 11/16 B | SB DE CFH 11/16 | - | - | - | 90 | 2480 | 955 |
CFH 3/4 B | SB DE CFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 7/8 B | SB DE CFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 1 B | SB DE CFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/8 DE B | CFH 1 1/8 DE SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/4 DE B | CFH 1 1/4 DE SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 3/8 DE B | CFH 1 3/8 DE SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 1/2 B | SB DE CFH 1 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 5/8 DE B | CFH 1 5/8 DE SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 3/4 DE B | CFH 1 3/4 DE SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 1 7/8 DE B | CFH 1 7/8 DE SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 2 B | SB DE CFH 2 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/4 DE B | CFH 2 1/4 DE SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/2 B | SB DE CFH 2 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 2 3/4 DE B | CFH 2 3/4 DE SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 3 B | SB DE CFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/4 DE B | CFH 3 1/4 DE SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/2 B | SB DE CFH 3 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH 4 B | SB DE CFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
