Detalhes do produto:
|
| Nome: | O seguidor de came coroado do parafuso prisioneiro da polegada encanta o furo | Material: | Está carregando o aço (de aço inoxidável disponível) |
|---|---|---|---|
| Característica de montagem: | Encantar o furo | Revestimento de superfície: | Revestimento preto do óxido |
| Faixa de tamanho: | Série em polegadas | O.D. Configuration:: | Diâmetro externo coroado |
| elementos rolantes: | Rolos de agulha de complemento completo | Ajustamento: | Nenhum |
| Tipo de vedação: | Sealed/No selados estão disponíveis | Relubricatable:: | Sim |
| Realçar: | seguidores de came resistentes coroados,encantar seguidores de came resistentes do furo,seguidor de came selado do rolo |
||

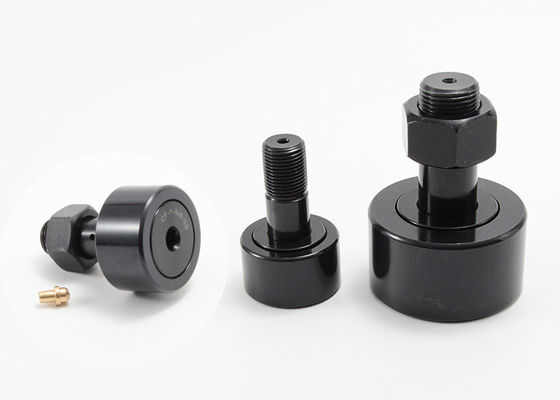

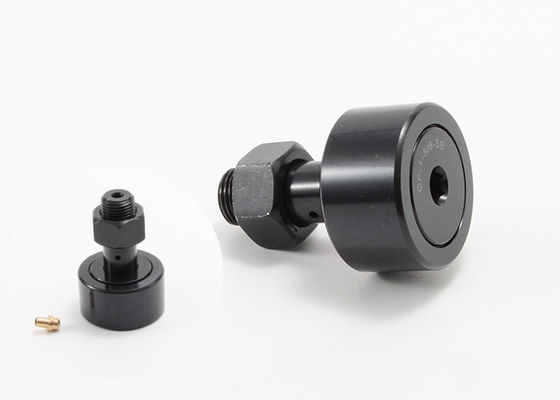

O seguidor que de came coroado da polegada o parafuso prisioneiro encanta o furo selou o aço do rolamento do SB de CCF 1/2 N
Projetou maximizar o movimento preferido com construção rígida, consistente. Os seguidores de came caracterizam um perfil simples e baixo da fricção transformar o movimento giratório no movimento linear com baixas exigências da lubrificação.
MOUETTE projeta e fabrica uma linha completa de seguidores de came para aplicações industriais, incluindo as máquina ferramenta, os robôs industriais, a produção das peças eletrônicas, o equipamento da burótica e os ambientes ásperos que exigem a resistência de corrosão aumentada. Os seguidores de came e os rolos da trilha fornecem soluções antifrição traduzindo a rotação ao movimento linear ou apoiar um ou outro radial ou combinação pura empurrou cargas segundo os tipos de elementos de rolamento.
Os seguidores de came de aço inoxidável pretenderam os ambientes ásperos que exigem a resistência de corrosão aumentada. Escolha excelente para o uso exterior ou para aplicações tais como as facilidades de produção alimentar que exigem a lavagem e a limpeza frequentes. Mouette oferece mais tabelas do intercâmbio, tais como os rolamentos do seguidor de came do mcgill, o seguidor de came do iko, o seguidor de came do skf, o seguidor de came do ina, o seguidor de came do rbc, os seguidores de came do smith, e o seguidor de came do nsk.
O parafuso prisioneiro coroado do seguidor de came da polegada encanta especificações do furo:
| Não lacrado | Selado | Diâmetro do rolo (RD) | Largura do rolo (W) | Diâmetro do parafuso prisioneiro (SD) | Comprimento do parafuso prisioneiro (SL) | Comprimento de Mínimo Rosqueamento (TL) | THR'DS fino. |
| CCF 1/2 N.B. | SB DE CCF 1/2 N | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | SB DE CCF 1/2 | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | SB DE CCF 9/16 | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N.B. | SB DE CCF 5/8 N | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CCF 5/8 B | SB DE CCF 5/8 | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 B | SB DE CCF 11/16 | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 B | SB DE CCF 3/4 | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 B | SB DE CCF 7/8 | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 B | SB DE CCF 1 | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 DE B | CCF 1 1/8 DE SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 DE B | CCF 1 1/4 DE SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 DE B | CCF 1 3/8 DE SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 B | SB DE CCF 1 1/2 | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 DE B | CCF 1 5/8 DE SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 DE B | CCF 1 3/4 DE SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 DE B | CCF 1 7/8 DE SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | SB DE CCF 2 | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 DE B | CCF 2 1/4 DE SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 B | SB DE CCF 2 1/2 | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 DE B | CCF 2 3/4 DE SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | SB DE CCF 3 | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 DE B | CCF 3 1/4 DE SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | SB DE CCF 3 1/2 | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | SB DE CCF 4 | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | SB DE CCF 5 | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | SB DE CCF 6 | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | SB DE CCF 7 | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | SB DE CCF 8 | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | SB DE CCF 9 | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | SB DE CCF 10 | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Não lacrado | Selado | Furo de óleo | LUB. TAMANHO DE FIT (F) | Recom. Apertar torce (as libras.) | Avaliação da carga básica | ||
| Centro do furo (HC) | Diâmetro do furo (HD) | Máximo Estático Capacidade (libras.) | Máximo Dyn. Capacidade (libras.) | ||||
| CCF 1/2 N.B. | SB DE CCF 1/2 N | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | SB DE CCF 1/2 | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | SB DE CCF 9/16 | - | - | - | 15 | 790 | 680 |
| CCF 5/8 N.B. | SB DE CCF 5/8 N | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | SB DE CCF 5/8 | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 B | SB DE CCF 11/16 | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | SB DE CCF 3/4 | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 B | SB DE CCF 7/8 | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 B | SB DE CCF 1 | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 DE B | CCF 1 1/8 DE SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 DE B | CCF 1 1/4 DE SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 DE B | CCF 1 3/8 DE SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | SB DE CCF 1 1/2 | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 DE B | CCF 1 5/8 DE SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 DE B | CCF 1 3/4 DE SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 DE B | CCF 1 7/8 DE SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 B | SB DE CCF 2 | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 DE B | CCF 2 1/4 DE SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | SB DE CCF 2 1/2 | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 DE B | CCF 2 3/4 DE SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 B | SB DE CCF 3 | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 DE B | CCF 3 1/4 DE SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | SB DE CCF 3 1/2 | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | SB DE CCF 4 | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | SB DE CCF 5 | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | SB DE CCF 6 | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | SB DE CCF 7 | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | SB DE CCF 8 | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | SB DE CCF 9 | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | SB DE CCF 10 | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
