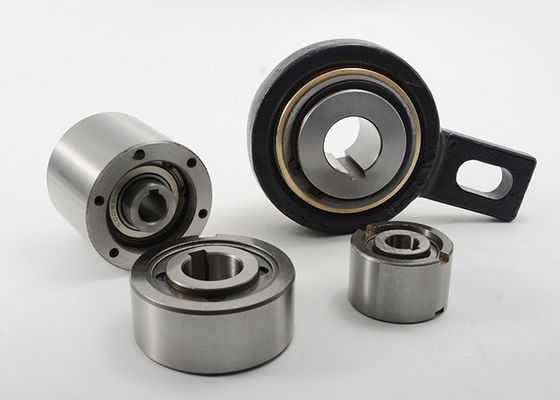

O rolamento do batente traseiro de RSBW apoiou 20-90mm um rolamento lateral da embreagem

Embreagens de Sprag apoiadas do rolamento de luva de Backstopping da embreagem de RSBW

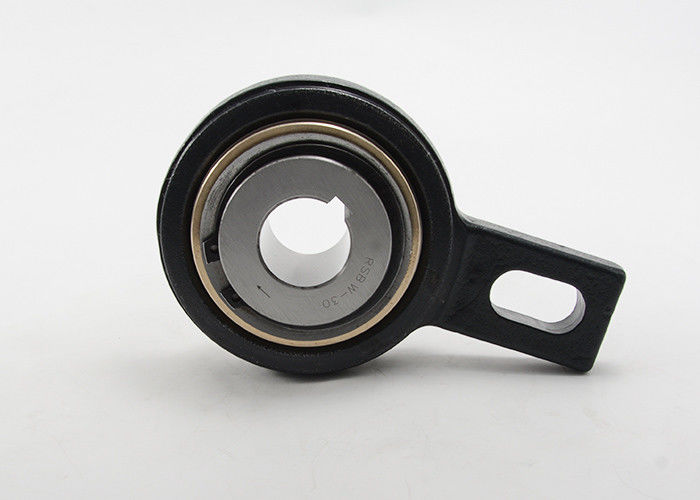

O tipo RSBW é um tipo do sprag da C.C. desce em roda livre. É independente, centrado pelos rolamentos lisos para baixas velocidades rotatórias e selado usando anéis-O protegidos protetor.

A unidade é graxa entregada lubrificou pronto para instalação em uma posição horizontal ou vertical. Usado primeiramente como um batente traseiro, este tipo fornece uma capacidade alta do torque uma exigência de espaço mínima. O projeto permite a instalação em ambientes difíceis tais como áreas do respingo da umidade alta ou da água. Um parafuso, fixado a uma parte fixa da máquina e da passagem através do entalhe no braço de torque, fornece a parada rotatória. O afastamento radial neste parafuso deve ser igual a 1 3% da largura de entalhe. O braço de torque e os rolamentos não devem ser pré-reforçados.

Rolamento de luva apoiado, especificações de Backstopping das embreagens de Sprag RSBW:

Nota:

1) Tmax =2.5 x TKN

2) Keyway ao RUÍDO 6885,1

Montando o exemplo:
