Detalhes do produto:
|
| Nome: | Descer em roda livre o elemento da inserção da embreagem | Material dos anéis: | Carregamento de aço, endurecido e à terra |
|---|---|---|---|
| Anel interno: | Keyway pelo RUÍDO 6885 | Anel externo: | Aperte o ajuste |
| primavera: | Z (tensão) | Com anéis aço temperado: | Sim |
| Com Ring Keyway interno: | Sim | Tolerância do eixo: | k5 |
| Abrigando a tolerância: | H6 | Chanfradura do eixo & do alojamento: | 1mm x 15° |
| Temperatura de funcionamento: | 140°C máximo | Lubrificação: | Lubrificação do óleo ou da graxa. Entregado com proteção de corrosão. Graxa operativa que enche-se a |
| Realçar: | 12mm um rolamento da embreagem da maneira,endurecido um rolamento da embreagem da maneira,um sprag FRN 442 Z da maneira |
||

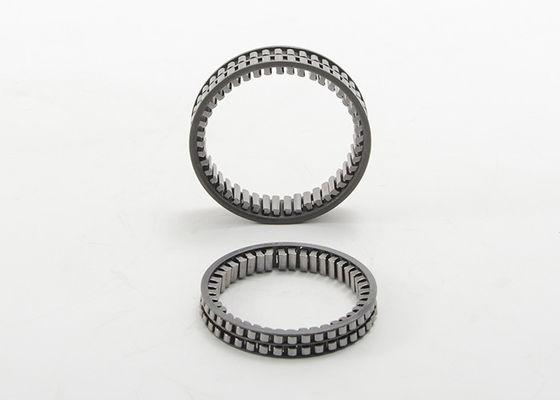

O tipo do Sprag desce em roda livre embreagens introduz a maneira do elemento um que carrega com anéis FRN 442 Z
As séries franco e FRN consistem na descem em roda livre o elemento da inserção da embreagem e anéis empurrados endurecidos e à terra.
Série: FRN
Componentes:
Elemento da inserção
FE 400 Z/FE 400 M
Com anéis do canal adutor
Keyway interno do anel
Ajuste de imprensa exterior do anel
Lubrificação:
Óleo ou graxa
Largura:
12 milímetros
Temperatura de funcionamento:
140°C máximo
Temp mais alto. a pedido
O tipo do Sprag desce em roda livre embreagens introduz o elemento com especificações da série dos anéis FRN:
| FRN 400+ | FN 400 | FND 400 | Dimensões | Torque | Embreagem de atuação rápida do avanço em marcha lenta | Avaliação da carga básica | ||||
| d | D | nmax | C dyn. | Stat do Co. | ||||||
| Tipo da bola | Tipo do rolo | Tipo da bola | Tipo do rolo | |||||||
| Número da peça |
[milímetro] [polegada] |
[milímetro] [polegada] |
[Nanômetro] | [RPM] |
[N] [libra] |
[N] [libra] |
[N] [libra] |
[N] [libra] |
||
| FRN 427 |
10 .3937 |
31 1,2205 |
80 | 4.400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1,4173 |
116 | 3.700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | FN 437 | FND 437 |
15 .5906 |
41 1,6142 |
158 |
3.200 * (1.700) |
7.325 1.646 |
7.400 1.663 |
3.870 870 |
6.920 1.555 |
| FRN 437 Z | FN 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | FN 442 | FND 442 |
20 .7874 |
46 1,8110 |
207 |
2.800 * (1.500) |
7.980 1.793 |
8.410 1.890 |
4.570 1.027 |
8.560 1.924 |
| FRN 442 Z | FN 442 Z | FND 442 Z | 178 | |||||||
| FRN 453 | FN 453 | FND 453 |
25 .9843 |
58 2,2835 |
333 |
2.200 * (1.200) |
8.690 1.953 |
9.460 2.126 |
5.640 1.267 |
10.860 2.441 |
| FRN 453 Z | FN 453 Z | FND 453 Z | 281 | |||||||
| FRN 459 | FN 459 | FND 459 |
30 1,1811 |
64 2,5197 |
414 |
2.000 * (1.100) |
8.805 1.979 |
10.560 2.373 |
6.010 1.351 |
13.050 2.933 |
| FRN 459 Z | FN 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1,3780 |
68 2,6772 |
472 | 1.900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | FN 470 | FND 470 |
40 1,5748 |
75 2,9528 |
583 |
1.700 * (1.000) |
9.645 2.168 |
11.690 2.627 |
7.405 1.664 |
15.870 3.566 |
| FRN 470 Z | FN 470 Z | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1,7717 |
78 3,0709 |
633 | 1.600 | ||||||
| FRN 473 Z | 545 | |||||||||
Nota:
1) As capacidades de carga “C” e “C0” são inválidas para a série FR400!
2) Afastamento radial máximo para o franco 400 séries durante a aplicação 0.02mm.
3) Seta em mostras internas do anel: sentido de avanço em marcha lenta do anel exterior = travando o sentido do anel interno.
4) velocidade *Idling para a série FND.
