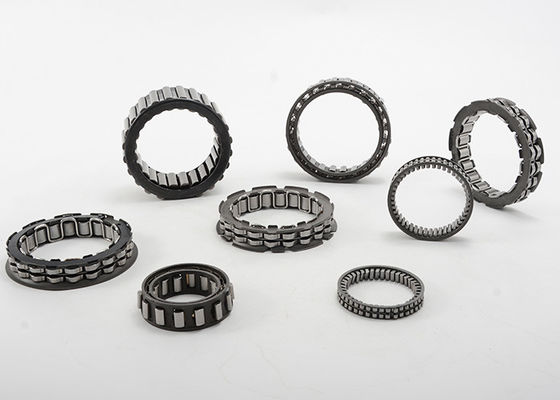

O aço carimbado uma maneira embreia o carregamento da gaiola plástica desce em roda livre a embreagem endurecida

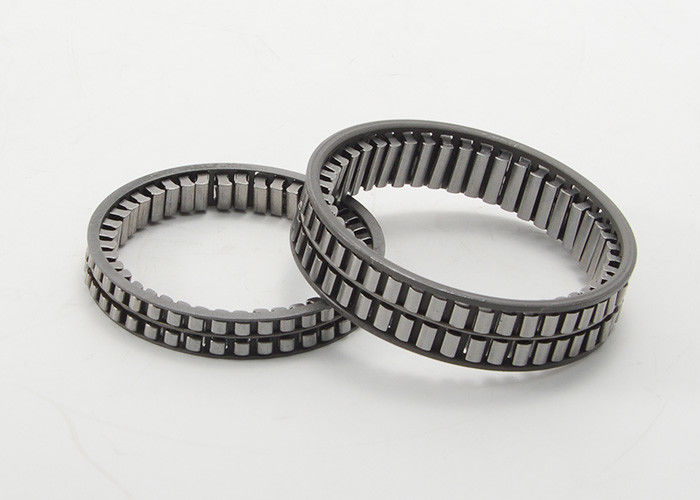

O tipo do Sprag desce em roda livre o rolamento da embreagem da maneira do elemento um da inserção da embreagem

Componentes

Descer em roda livre FE 400 Z do elemento da inserção da embreagem

· Mola: Mola de tensão (Z)

· Gaiola: Plástico de aço carimbado (PA)

· Sprags: Aço endurecido do rolamento

Altura da diferença do começo h0 = 4 milímetros

Temperatura de funcionamento: 140°C máximo

Lubrificação

Lubrificação do óleo ou da graxa:

Entregado com proteção de corrosão. Graxa operativa que enche-se a pedido.

A instalação

Tolerâncias da instalação:

Eixo h5; cubo H6

Anel/eixo internos:

Aço, HRC 60+4 (alta tensão 700+100); ≥ da tensão excessivamente alta 1,3 milímetros; ≤ do Rz = µm 2,5

Anel/alojamento exteriores:

Aço, HRC 60+4 (alta tensão 700+100); ≥ da tensão excessivamente alta 1,3 milímetros; Μm do ≤ 2,5 do Rz

Limitações:

Descer em roda livre o elemento da inserção da embreagem exige limitações axiais em ambos os lados.

Peças de acoplamento:

O endurecimento e a moedura das peças de acoplamento são necessários. Os eixos e os cubos chanfrados facilitam a instalação.

Rolamento:

Descer em roda livre elementos da inserção da embreagem auto-não se estão centrando. O apoio de carregamento externo para definir a diferença entre as peças de acoplamento (eixo e alojamento) é necessário.

O tipo do Sprag desce em roda livre a embreagem da maneira do elemento um da inserção da embreagem que carrega especificações:

Nota:

O afastamento radial máximo durante a aplicação 0.04mm não um parâmetro fixo, carregando entregou a pedido.
