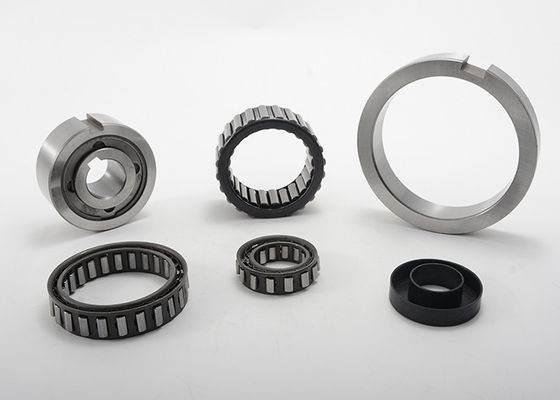

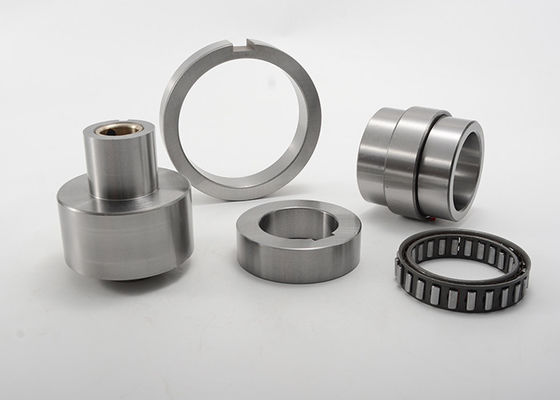

Carregando a maneira de aço do Sprag um as embreagens descem em roda livre a gaiola sem raças internas ou exteriores

Carregando a maneira de aço do Sprag um as embreagens descem em roda livre a gaiola sem raças internas ou exteriores

Passando, o índice, apoio de carregamento externo de Backstopping exigiu, embreagens de Sprag

O tipo C.C. é um tipo do sprag desce em roda livre a gaiola sem raças internas ou exteriores. Deve ser instalado em um projeto que fornece raças, apoio de rolamento para cargas axiais e radiais, lubrificação e selagem. O tipo versão-n da C.C. aceita todos os tipos de lubrificantes usados atualmente no equipamento de transmissão de energia.

A tolerância do espaço do sprag não deve ser excedida. As raças internas e exteriores devem têm uma largura lisa mínima “e*”, sem nenhum rebaixo, para assegurar descem em roda livre funções corretamente como mostrado em páginas de seguimento.

Alternativamente, as raças podem ser feitas caso que eixos aço temperado, ou alojamentos, à especificação abaixo. A dureza de superfície da parte terminada deve ser HRC 60 62, para uma profundidade de um mínimo de 0,6 milímetros.

Dureza do núcleo a ser HRC35 a 45.

Tipo especificações da C.C. das embreagens de Sprag:

NOTAS:

1) Tmax =2.5 x TKN

2) Excedentes da raça interna

3) Excedentes da raça interna

**) Extensão da tolerância ao ± 0.013

4) Outras dimensões personalizadas estão disponíveis.

5) O número de tira do arrasto e os grampos são personalizados.

Montando o exemplo
