Detalhes do produto:
|
| Nome: | Rolamento de rolo cilíndrico da única fileira | Capacidade de deslocamento axial: | Em ambas as direções |
|---|---|---|---|
| Peça do rolamento: | rolamento completo | tipo de furo: | cilíndrico |
| Gaiola: | Aço / latão usinado | Vedação: | Abra |
| Encontrando a característica, rolamento exterior: | Nenhum | Flange solto: | Nenhum |
| Número de flanges, anel interno: | 0 | Número de flanges, anel externo: | 2 |
| Numero de linhas: | 1 | Recurso de relubrificação: | Sem |
| Realçar: | Rolamento de rolo do cilindro de NU212E,único rolamento de esferas da fileira que localiza não,único rolamento de esferas prendido bronze da fileira |
||

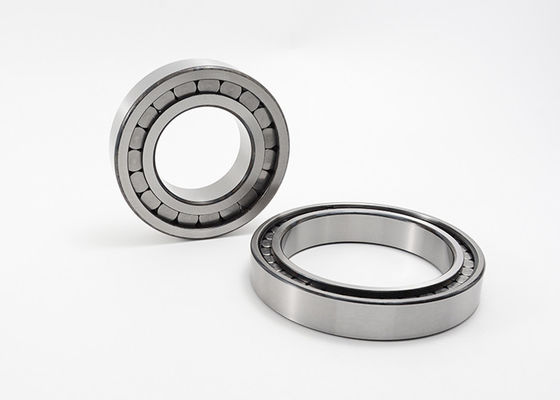

Rolamento de rolo cilíndrico com a única fileira da gaiola que localiza não carregando NU212E
Rolamento de rolo cilíndrico com gaiola, única fileira, não-localizando o rolamento, 2 reforços no anel exterior, reforços 0 no anel interno (liso), tipo NU
Um rolamento de rolo cilíndrico da único-fileira com gaiola consiste em um anel interno e exterior contínuo com rolos cilíndricos em uma gaiola. Esta gaiola impede o contato entre os rolos do cilindro, assim este tipo de carregamento pode apoiar umas velocidades mais altas do que os rolamentos de rolo do cilindro do completo-complemento. Também, os rolamentos de rolo cilíndricos da único-fileira com gaiolas são muito rígidos e podem tomar forças radiais altas. Como os anéis internos e exteriores destes rolamentos podem facilmente ser desmontados, são muito fáceis de instalar.
Vista geral
Aplicações: caixas de engrenagens, maquinaria agrícola, bombas, compressores, e motores elétricos.
Temperatura de funcionamento:
Os rolamentos de rolo cilíndricos do complemento completo são apropriados para temperaturas de funcionamento – do °C 30 aos +120 °C.
Tipo cilíndrico especificações do rolamento de rolo da série do NU:
| Carregando o código | Dimensões | Massa | Avaliações da carga básica | Velocidade de limitação | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dinâmica | estático | |||
| Cr | Núcleo | |||||||||
| milímetro | quilograma | KN | RPM | |||||||
| NU202ECP | 15 | 35 | 11 | 0,6 | 27,9 | 19,3 | 0,048 | 12,7 | 10,4 | 22000 |
| NU203E | 17 | 40 | 12 | 0,6 | 32,4 | 22,1 | 0,069 | 17,6 | 14,6 | 18000 |
| NU204E | 20 | 47 | 14 | 1 | 38,8 | 26,5 | 0,114 | 27,5 | 24,5 | 16000 |
| NU205E | 25 | 52 | 15 | 1 | 43,8 | 31,5 | 0,137 | 29 | 27,5 | 15000 |
| NU206E | 30 | 62 | 16 | 1 | 52,5 | 37,5 | 0,208 | 39 | 37,5 | 12000 |
| NU207E | 35 | 72 | 17 | 1,1 | 60,7 | 44 | 0,303 | 50 | 50 | 10000 |
| NU208E | 40 | 80 | 18 | 1,1 | 67,9 | 49,5 | 0,379 | 53 | 53 | 9000 |
| NU209E | 45 | 85 | 19 | 1,1 | 73 | 54,5 | 0,434 | 61 | 63 | 8500 |
| NU210E | 50 | 90 | 20 | 1,1 | 78 | 59,5 | 0,49 | 64 | 68 | 8000 |
| NU211E | 55 | 100 | 21 | 1,5 | 86,3 | 66 | 0,665 | 83 | 95 | 7000 |
| NU212E | 60 | 110 | 22 | 1,5 | 95,7 | 72 | 0,824 | 95 | 1,4 | 6300 |
| NU213E | 65 | 120 | 23 | 1,5 | 104 | 78,5 | 1,04 | 108 | 120 | 6000 |
| NU214E | 70 | 125 | 24 | 1,5 | 109 | 83,5 | 1,15 | 120 | 137 | 5300 |
| NU215E | 75 | 130 | 25 | 1,5 | 114 | 88,5 | 1,27 | 132 | 156 | 5300 |
| NU216E | 80 | 140 | 26 | 2 | 123 | 95,3 | 1,54 | 140 | 170 | 4800 |
| NU217E | 85 | 150 | 28 | 2 | 131 | 100,5 | 1,91 | 163 | 193 | 4500 |
| NU218E | 90 | 160 | 30 | 2 | 140 | 107 | 2,36 | 183 | 216 | 4300 |
| NU219E | 95 | 170 | 32 | 2,1 | 149 | 112,5 | 2,88 | 220 | 265 | 3800 |
| NU220E | 100 | 180 | 34 | 2,1 | 157 | 119 | 3,49 | 250 | 3,5 | 3800 |
| NU221E | 105 | 190 | 36 | 2,1 | 164 | 125 | 4,08 | 260 | 320 | 5600 |
| NU222E | 110 | 200 | 38 | 2,1 | 174 | 132,5 | 4,84 | 290 | 365 | 3400 |
| NU224E | 120 | 215 | 40 | 2,1 | 188 | 143,5 | 5,8 | 335 | 415 | 3200 |
| NU226E | 130 | 230 | 40 | 3 | 202 | 153,5 | 6,5 | 360 | 450 | 3000 |
| NU228E | 140 | 250 | 42 | 3 | 217 | 169 | 9,3 | 390 | 510 | 4800 |
| NU230E | 150 | 270 | 45 | 3 | 234 | 182 | 11,8 | 440 | 585 | 4500 |
| NU232E | 160 | 290 | 48 | 3 | 250 | 195 | 14,6 | 500 | 670 | 4300 |
| NU234E | 170 | 310 | 52 | 4 | 268 | 207 | 18,1 | 585 | 780 | 3600 |
| NU236E | 180 | 320 | 52 | 4 | 279 | 217 | 18,9 | 610 | 830 | 3600 |
| NU238E | 190 | 340 | 55 | 4 | 295 | 230 | 22,8 | 680 | 930 | 3200 |
| NU240E | 200 | 360 | 58 | 4 | 312 | 243 | 30,6 | 750 | 1040 | 3000 |
| NU244E | 220 | 400 | 65 | 4 | 344 | 268 | 38,5 | 950 | 1320 | 2800 |
| NU248MA | 240 | 440 | 72 | 4 | 365 | 295 | 51,7 | 1140 | 1600 | 2600 |
| NU252MA | 260 | 480 | 80 | 5 | 397 | 320 | 68,4 | 1340 | 1900 | 2400 |
| NU256MA | 280 | 500 | 80 | 5 | 417 | 340 | 72,1 | 1400 | 2000 | 2200 |
| NU260MA | 300 | 540 | 85 | 5 | 351 | 364 | 90,4 | 1600 | 2320 | 2000 |
| NU264MA | 320 | 580 | 92 | 5 | 485 | 390 | 113 | 1800 | 2700 | 1900 |
