Detalhes do produto:
|
| Nome: | Rolamentos de rolos cilíndricos de carreira única | Perfil do Furo: | Em linha reta |
|---|---|---|---|
| Material da gaiola: | Gaiola de aço/gaiola moldada em plástico/gaiola de latão usinado | Material do rolamento: | Aço para rolamentos 100Cr6, GCr15, AISI 52100 |
| Número de Filas de Roletes: | Única fileira | Classe de precisão: | RBEC 1 / ISO P0 |
| Separável: | Anel Interno - Um Lado | Outras características: | Alta Capacidade | 1 anel interno canelado | 2 Nervuras Anel Externo | Gaiola no anel externo ID | An |
| Realçar: | Rolamento de rolo da precisão de NJ2207E,a única fileira selou os rolamentos de rolo cilíndricos,furo reto cilíndrico selado dos rolamentos de rolo |
||

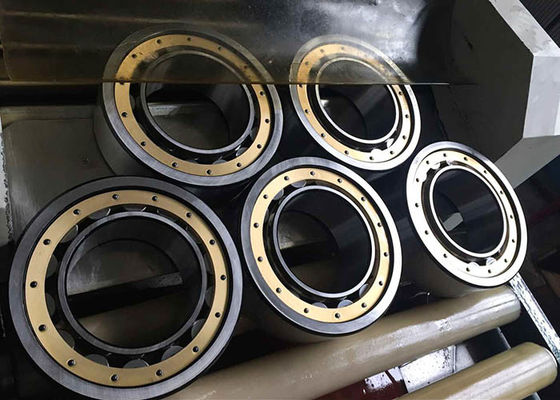

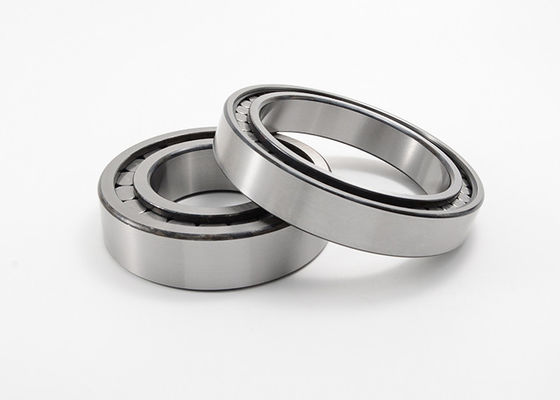

Anel interno removível NJ2207E furo reto cilíndrico da fileira do rolamento de rolo do único
rolamento de rolo cilíndrico da Único-fileira com projeto de NJ
Gaiola de aço, gaiola de bronze feita à máquina ou gaiola moldada plástica PA66 Matetrial; RBEC 1 | ISO P0; Única fileira; Anel interno - um separável lateral; Nenhum anel instantâneo; Relubricatable; Afastamento interno de C0-Medium; Retentor
Um rolamento cilíndrico da único-fileira com projeto de NJ, consiste em um anel interno e exterior contínuo com rolos cilíndricos em uma gaiola. O anel exterior tem dois reforços rígidos, quando o anel interno tiver um reforço rígido. Em consequência, os rolamentos de NJ podem apoiar forças radiais assim como forças axiais em um único sentido. Este tipo de carregamento é usado como um rolamento do apoio. Os rolamentos do apoio permitem o deslocamento axial do eixo relativo ao alojamento em um sentido. O eixo é ficado axialmente no outro sentido. Os rolamentos de NJ podem igualmente ser usados como posicionar os rolamentos combinando os com os anéis do ângulo de HJ (disponíveis separadamente). Posicionando os rolamentos são usados para encontrar axialmente um eixo em ambos os sentidos.
Características principais:
Furo reto cilíndrico completo Ring Specifications interno removível do rolamento de rolo da única fileira:
| Carregando o código | Dimensões | Massa | Avaliações da carga básica | Velocidade de limitação | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dinâmica | estático | |||
| Cr | Núcleo | ||||||||||
| milímetro | quilograma | KN | RPM | ||||||||
| NJ2203E | 17 | 40 | 16 | 0,6 | — | 32,4 | 22,1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38,8 | 26,5 | 0,15 | 32,5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43,8 | 31,5 | 0,169 | 34,5 | 34,5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52,5 | 37,5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1,1 | — | 60,7 | 44 | 0,416 | 42 | 65,5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1,1 | — | 67,9 | 49,5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1,1 | — | 73 | 54,5 | 0,544 | 73,5 | 81,5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1,1 | — | 78 | 59,5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1,5 | — | 86,3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1,5 | — | 95,7 | 72 | 1,1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1,5 | — | 104 | 78,5 | 1,46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1,5 | — | 109 | 83,5 | 1,55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1,5 | — | 114 | 88,5 | 1,64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95,3 | 2,05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100,5 | 2,55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3,23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2,1 | — | 149 | 112,5 | 3,98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2,1 | — | 157 | 119 | 4,85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2,1 | — | 174 | 132,5 | 6,89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2,1 | — | 188 | 143,5 | 8,54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153,5 | 10,6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14,7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18,7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23,5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35,7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30,9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82,8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
