Detalhes do produto:
|
| Nome: | Rolamentos de rolos cilíndricos de carreira única | tipo de furo: | Furo cilíndrico |
|---|---|---|---|
| Tipo de gaiola: | Gaiola de aço / Gaiola de latão usinado / Gaiola moldada de plástico feita de PA66 | Material do rolamento: | 100Cr6, GCr15, AISI 52100 |
| Sistema de medida: | série métrica | Número de fileiras de rolamento do elemento: | 1 (design de linha única) |
| Precisão: | Precisão padrão | Outras características: | Única carreira, rolamento livre, 0 nervuras no anel externo, 2 nervuras no anel interno |
| Realçar: | Rolamento de rolo da precisão de N310E,Rolamento de rolo da precisão de N320E,rolo cilíndrico que localiza não |
||

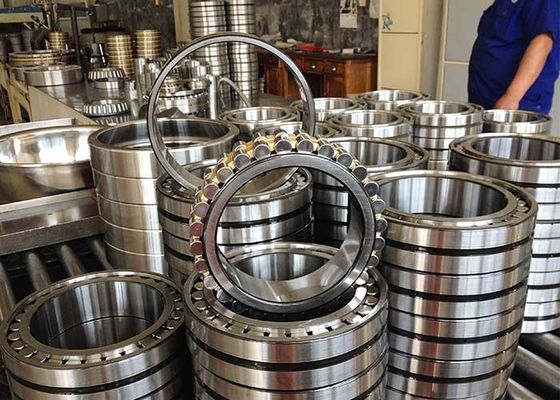

Fileira cilíndrica do rolamento de rolo única com anel exterior removível N310E N320E
Rolamento de rolo cilíndrico, com gaiola, única fileira, não-localizando o rolamento, reforços 0 no anel exterior, reforço 2 no anel interno, tipo N3

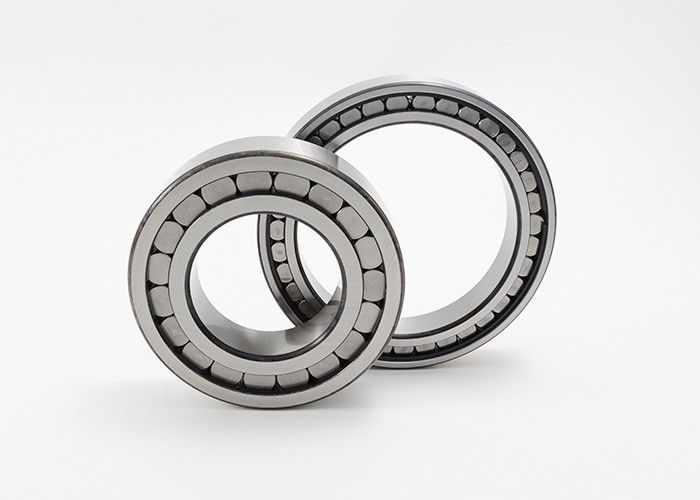

Um rolamento de rolo cilíndrico da único-fileira consiste em um anel interno e exterior contínuo com rolos cilíndricos em uma gaiola. Esta gaiola impede o contato entre os rolos do cilindro, assim este tipo de carregamento pode apoiar umas velocidades mais altas do que os rolamentos de rolo do cilindro do completo-complemento. Também, os rolamentos de rolo cilíndricos da único-fileira com gaiolas são muito rígidos e podem tomar forças radiais altas. Como os anéis internos e exteriores destes rolamentos podem facilmente ser desmontados, são muito fáceis de instalar.
As aplicações dos rolamentos de rolo cilíndricos da único-fileira incluem as caixas de engrenagens, a maquinaria agrícola, as bombas, os compressores, e os motores elétricos.
Fileira cilíndrica do rolamento de rolo única com detalhes exteriores removíveis da série do anel N3:
| Carregando o código | Dimensões | Massa | Avaliações da carga básica | Velocidade de limitação | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dinâmica | estático | |||
| Cr | Núcleo | ||||||||||
| milímetro | quilograma | KN | RPM | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27,7 | — | 40,2 | 0,124 | 25,5 | 21,2 | 16000 |
| N304E | 20 | 52 | 15 | 1,1 | 31,2 | — | 45,5 | 0,16 | 31,5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1,1 | 38,1 | — | 54 | 0,242 | 41,5 | 37,5 | 12000 |
| N306E | 30 | 72 | 19 | 1,1 | 45 | — | 62,5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1,5 | 51 | — | 70,2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1,5 | 57,5 | — | 80 | 0,656 | 81,5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1,5 | 64,4 | — | 88,5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71,2 | — | 97 | 1,16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77,5 | — | 106,5 | 1,48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2,1 | 84,3 | — | 115 | 1,84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2,1 | 90,5 | — | 124,5 | 2,28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2,1 | 97,3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2,1 | 104 | — | 143 | 3,34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5,3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169,5 | 6,19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7,04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191,5 | 8,75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2,1 | 145 | — | 201 | 8,65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11,7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15,1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18,4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37,9 | 965 | 1220 | 3000 |
