Detalhes do produto:
|
| Nome: | Rolamento de rolo cilíndrico do complemento completo | Material do rolamento: | Liga endurecida que carrega 100Cr6 de aço, GCr15, AISI 52100 |
|---|---|---|---|
| Polegada - Métrica: | Métrica | Perfil do Furo: | Reto (furo cilíndrico) |
| Número de Filas de Roletes: | Única fileira | Separável: | não |
| Retentor ou gaiola: | Nenhuma gaiola, complemento completo | Vedação: | Nenhum selo, abre |
| Liberação Interna: | C0-Meio | Precisão: | Precisão padrão ou personalizado |
| Realçar: | Rolamentos de rolo cilíndricos do complemento completo de NJG2318VH,Rolamentos de rolo cilíndricos do complemento completo de NCF3024V,único rolamento da fileira gcr15 |
||

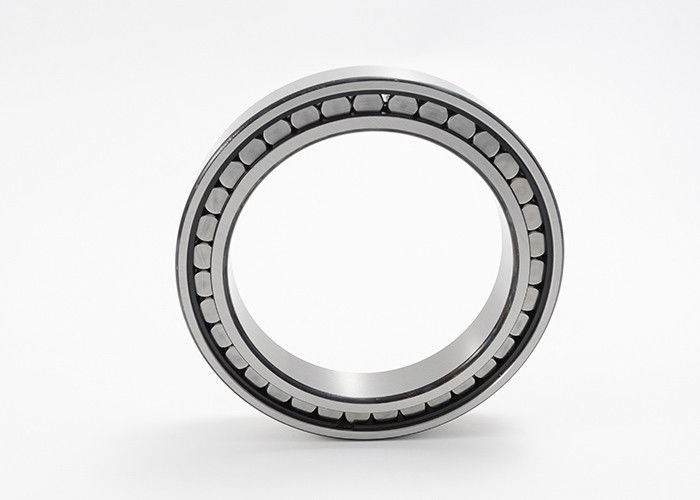

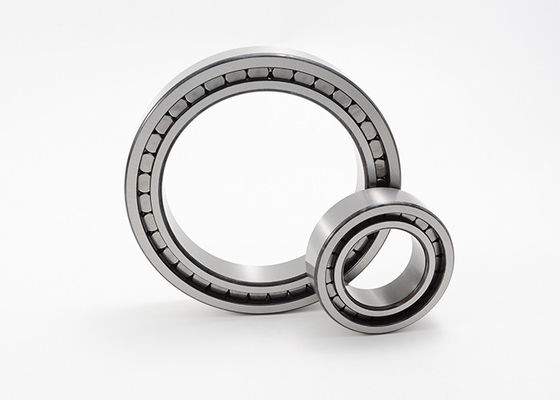

Fileira cilíndrica NJG2318VH NCF3024V do rolamento de rolo do complemento completo única
rolamento de rolo cilíndrico do completo-complemento da Único-fileira com projeto de NJG, projeto da Força mixta da NATO
Um carregamento do cilindro do completo-complemento da único-fileira tem um anel exterior e interno contínuo e um número alto de rolos cilíndricos. Estes rolos são guiados entre os reforços dos anéis. Desde que não há nenhuma gaiola, o número máximo de rolos pode ser usado. Em consequência, estes rolamentos podem apoiar cargas radiais muito altas. Contudo, a velocidade máxima é mais baixa do que a velocidade dos rolamentos de rolo cilíndricos com gaiolas.
os rolamentos de rolo cilíndricos do completo-complemento da Único-fileira podem igualmente apoiar forças axiais em um sentido. São usados como os rolamentos do apoio. Os rolamentos do apoio permitem o deslocamento axial do eixo relativo ao alojamento em um sentido. O eixo é ficado axialmente no outro sentido.
Único projeto cilíndrico do rolamento de rolo NJG do complemento completo da fileira, especificações do projeto da Força mixta da NATO:
| Carregando o código | Dimensões | Massa | Avaliação da carga básica | Limitação | |||||||
| velocidade | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, Fw | Cr | Núcleo | |||
| milímetro | quilograma | KN | RPM | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7,4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105,26 | 8,75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134,3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1,5 | 136 | 149 | 154,3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167,6 | 3,8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22,4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1,5 | 147 | 161 | 167,1 | 2,36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1,5 | 149 | 175 | 183 | 5,8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28,1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1,5 | 158 | 173 | 180 | 2,48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1,5 | 163 | 189 | 197 | 6,05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206,8 | 7,35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4,3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1,1 | 185 | 215 | 224,8 | 9,1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4,3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1,1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6,2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2,1 | 212 | 248 | 260,2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6,5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2,1 | 222 | 258 | 269,8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224,43 | 80,3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2,1 | 226,5 | 253 | 2621,4 | 9,1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2,1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
