Detalhes do produto:
|
| Nome: | Rolamento combinado de rolos de agulhas e axiais de rolos cilíndricos | Tipo: | Rolamento de agulhas/rolamento de rolos cilíndricos axiais |
|---|---|---|---|
| Capacidade de carga axial: | Direção única | Peça do rolamento: | Parte radial sem anel interno |
| Lubrificante (peça de impulso): | Graxa | Material do rolamento: | Aço para rolamentos 100Cr6, GCr15, AISI 52100 |
| parte radial: | Com gaiola | Elemento rolante (peça de impulso): | rolo |
| Parte de impulso: | Com gaiola | Característica especial: | Peça de pressão com tampa de aço estampado sem furos de lubrificação |

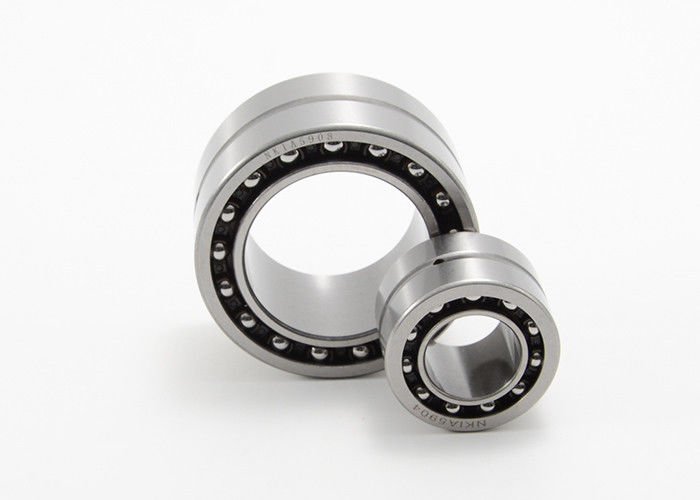

Rolo combinado da agulha e rolamento de pressão cilíndrico NKXR do rolo 15
Estes rolamentos consistem em um rolamento de rolo radial da agulha combinado com um rolamento de pressão cilíndrico do rolo. Junto podem acomodar cargas radiais e cargas axiais em um sentido. Sua baixa altura de seção transversal faz os rolamentos particularmente apropriados para as aplicações onde outros tipos de encontrar arranjos de carregamento para ocupar demasiado espaço. A parte empurrada é tampada com uma tampa que forme um Gap-tipo selo para reter a graxa nos rolamentos.
Carregando detalhes de empacotamento:
1. Empacotamento comercial: saco 1pc/plastic + caixa de cor +carton + pálete;
2. Empacotamento industrial:
a). O tubo + a caixa plásticos + plywooden a pálete;
b). O saco de plástico + o papel de embalagem + a caixa + plywooden a pálete;
3. De acordo com a exigência do cliente.
Rolo combinado da agulha/rolamento de pressão cilíndrico do rolo com especificações de uma tampa:
| Carregando a número da peça | RUÍDO 5429 Número da peça |
Eixo Fw polegada |
Eixo Fw milímetro |
OD D polegada |
OD D milímetro |
Largura C polegada |
Largura C milímetro |
WGT. libras |
WGT. g |
D1 máximo polegada |
D1 máximo milímetro |
C1 polegada |
C1 milímetro |
| NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
0,591 0,669 0,787 0,984 1,181 |
15 17 20 25 30 |
0,945 1,024 1,181 1,457 1,654 |
24 26 30 37 42 |
0,906 0,984 1,181 1,181 1,181 |
23 25 30 30 30 |
0,093 0,11 0,176 0,265 0,298 |
42 50 80 120 135 |
1,106 1,185 1,382 1,658 1,854 |
28,1 30,1 35,1 42,1 47,1 |
0,354 0,354 0,394 0,433 0,433 |
9 9 10 11 11 |
| NKXR 35 NKXR 40 NKXR 45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
1,378 1,575 1,772 1,969 |
35 40 45 50 |
1,850 2,047 2,284 2,441 |
47 52 58 62 |
1,181 1,260 1,260 1,378 |
30 32 32 35 |
0,346 0,45 0,538 0,591 |
157 204 244 268 |
2,051 2,366 2,567 2,764 |
52,1 60,1 65,2 70,2 |
0,472 0,512 0,551 0,551 |
12 13 14 14 |
CONTINUADO DE CIMA DE
| Carregando a número da peça | RUÍDO 5429 Número da peça |
Dyn. Tampão. Radial lbf |
Dyn. Tampão. Radial N |
Stat. Tampão. Radial lbf |
Stat. Tampão. Radial N |
Dyn. Tampão. Axial lbf |
Dyn. Tampão. Axial N |
Stat. Tampão. Axial lbf |
Stat. Tampão. Axial N |
Limite de velocidade Óleo RPM |
| NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
2.410 2.700 3.700 4.250 5.100 |
10700 11900 16400 18800 22600 |
2.850 3.350 5.400 6.900 8.100 |
12700 15000 23800 30500 36000 |
3.250 3.600 5.600 7.500 8.000 |
14400 15900 24900 33500 35500 |
6.400 7.500 11.900 17.100 19.300 |
28500 33500 53000 76000 86000 |
13000 12000 10000 8500 7500 |
| NKXR 35 NKXR 40 NKXR 45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
5.500 5.800 6.200 8.500 |
24300 26000 27500 38000 |
9.300 10.600 11.900 16.600 |
41500 47000 53000 74000 |
8.800 12.600 13.300 13.700 |
39000 56000 59000 61000 |
22.700 33.500 36.500 40.000 |
101000 148000 163000 177000 |
6500 6000 5000 4800 |
