Detalhes do produto:
|
| Nome: | Rolo combinado de agulhas/rolamento axial de esferas | Carregando o tipo: | Rolo de Agulha/Esfera de Impulso |
|---|---|---|---|
| Capacidade de carga axial: | Direção única | Peça do rolamento: | Parte radial sem anel interno |
| Revestimento: | Sem | Lubrificante (peça de impulso): | Nenhum |
| Material do rolamento: | carregando o aço | parte radial: | Com gaiola |
| Tipo de rolamento: | Rolo de agulhas/rolamento axial de esferas | Elemento rolante (peça de impulso): | bolas |
| Parte de impulso: | Com gaiola | Faixa de temperatura operacional: | -20 a +120 °C |

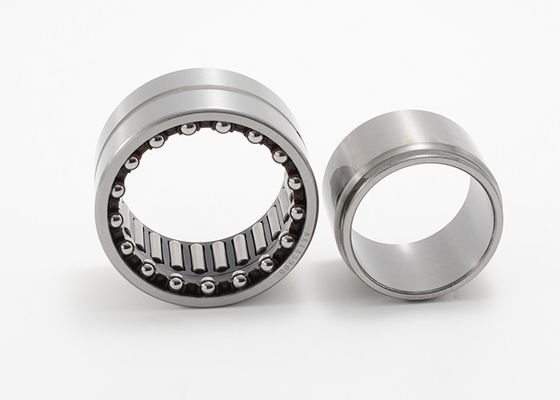

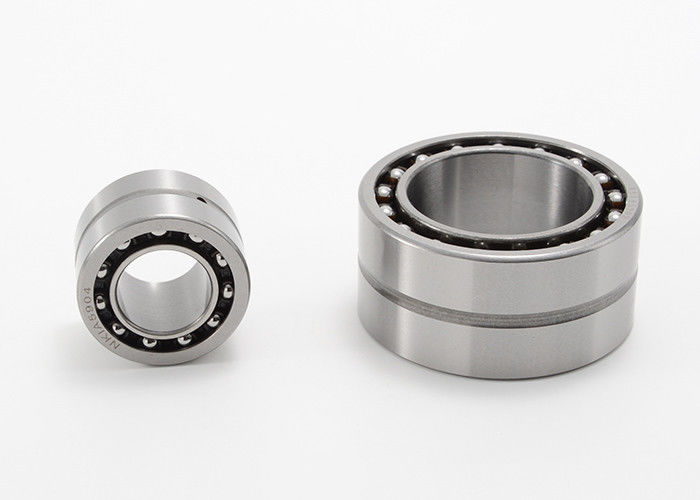

Rolo combinado da agulha e rolamento de esferas empurrado axial NKX 30 NAXK 30
Estes rolamentos consistem em um rolamento de rolo radial da agulha combinado com um rolamento de esferas empurrado. Junto podem acomodar cargas radiais e cargas axiais em um sentido. Além, podem operar-se relativamente em altas velocidades. Sua baixa altura de seção transversal faz os rolamentos particularmente apropriados para as aplicações onde outros tipos de encontrar arranjos de carregamento para ocupar demasiado espaço.
Rolo combinado da agulha/especificações empurradas do rolamento de esferas:
|
Carregando a número da peça |
RUÍDO 5429 Número da peça |
Eixo Fw polegada |
Eixo Fw milímetro |
OD D polegada |
OD D milímetro |
Largura C polegada |
Largura C milímetro |
WGT. libras |
WGT. g |
D1 máximo polegada |
D1 máximo milímetro |
C1 polegada |
C1 milímetro |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24,1 26,1 28,1 30,1 35,1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42,1 47,1 52,1 60,1 65,2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70,2 85,2 95,2 |
0,551 0,669 0,709 |
14 17 18 |
CONTINUADO DE CIMA DE
| Número da peça | RUÍDO 5429 Número da peça |
Dyn. Tampão. Radial lbf |
Dyn. Tampão. Radial N |
Stat. Tampão. Radial lbf |
Stat. Tampão. Radial N |
Dyn. Tampão. Axial lbf |
Dyn. Tampão. Axial N |
Stat. Tampão. Axial lbf |
Stat. Tampão. Axial N |
Limite de velocidade Óleo RPM |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
