Detalhes do produto:
|
| Nome: | Rolamento de agulhas usinado | Tipo de rolamento de agulha: | Pista usinada com anel interno separável opcional |
|---|---|---|---|
| Número de Filas de Roletes: | Única fileira | Tipo de vedação: | Selado, lábio de borracha em ambos os lados |
| Material do rolamento: | Rolamento de aço de qualidade 52100 | Material da gaiola: | Aço |
| Polegada - Métrica: | Polegada | elementos rolantes: | Gaiola Agulhas de Precisão Guiadas |
| Faixa de temperatura operacional: | -20 a 250 °F | Personalizado: | Padrão ou personalizado estão disponíveis |
| Realçar: | SR. 22 rolamento de rolo prendido SS,rolamento de rolo prendido 52100,raça feita à máquina de alta velocidade dos rolamentos de agulha |
||

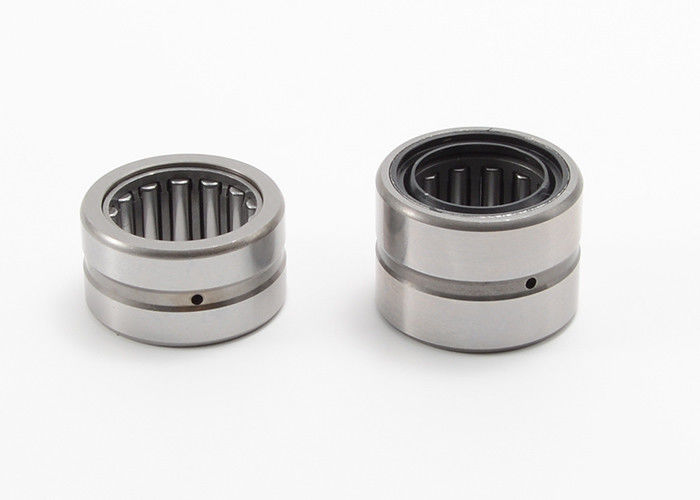

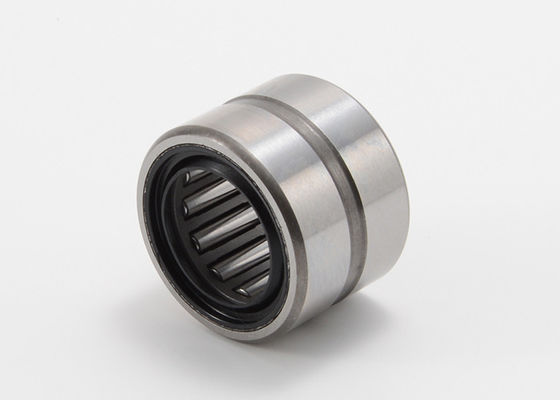

O SR. 22 SS fez à máquina o carregamento de rolo da agulha da raça prendido e selado em ambos os lados
Os rolamentos de agulha feitos à máquina da raça são fabricados de carregar a qualidade de aço e disponível com configurações múltiplas do selo. Os rolamentos de agulha têm um sulco de lubrificação com furos radiais nos anéis internos e exteriores para o relubrication através do alojamento ou o eixo. Projeta, lubrificantes e a harmonização diametral está disponível.
Características chaves:
Rolamento de rolo feito à máquina da agulha da raça prendido, selado em ambas as especificações dos lados:
| Carregando o código | Anel interno | B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
diâmetro do furo. | Máximo. | ||
| SR. 10 SS | MI 6 | .3750 | -.0004 | 1,1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| SR. 12 SS | MI 8 | .5000 | -.0004 | 1,2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| SR. 14 SS | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| SR. 16 SS | MI 12 | .7500 | -.0005 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 | |
| SR. 18 SS | MI 14 | .8750 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| SR. 20 SS | MI 16 | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| SR. 22 SS | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 18 | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| SR. 24 SS | MI 19 | 1,1875 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 20 | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| SR. 26 SS | MI 21 | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 22 4S | 1,3750 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| SR. 28 SS | MI 22 | 1,3750 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 23 | 1,4375 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 24 | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| SR. 30 SS | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| SR. 32 SS | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 26 | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| SR. 36 SS | MI 28 | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| MI 30 | 1,8750 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 | |
| SR. 40 SS | MI 31 | 1,9375 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 |
| MI 32 | 2,0000 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 34 | 2,1250 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| SR. 44 SS | MI 35 | 2,1875 | -.0006 | 3,5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 36 | 2,2500 | -.0006 | 3,5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| SR. 48 SS | MI 38 | 2,3750 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 39 | 2,4375 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 40 | 2,5000 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| SR. 52 SS | MI 42 | 2,6250 | -.0006 | 4,2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 |
| MI 44 | 2,7500 | -.0006 | 4,2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 | |
| SR. 56 SS | MI 46 | 2,8750 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 |
| MI 47 | 2,9375 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| MI 48 | 3,0000 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| SR. 60 SS | MI 50 | 3,1250 | -.0006 | 4,7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 |
| MI 52 | 3,2500 | -.0006 | 4,7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 | |
| SR. 64 SS | MI 54 | 3,3750 | -.0080 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 56 | 3,5000 | -.0080 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 | |
| SR. 68 SS | MI 58 | 3,6250 | -.0080 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 60 | 3,7500 | -.0080 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| Carregando o código | ANEL INTERNO | DIÂMETRO DO EIXO. | Avaliação da carga básica | ||||
| ROTAT. EIXO | Tol. | EIXO DO STAT | Tol. | STA. (libras) | DYN. (libras) | ||
| SR. 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| SR. 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| SR. 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| SR. 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| SR. 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| SR. 20 SS | MI 16 | 1,0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| SR. 22 SS | MI 17 | 1,0630 | -.0005 | 1,0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1,1255 | -.0005 | 1,1246 | -.0005 | 14700 | 9640 | |
| SR. 24 SS | MI 19 | 1,1880 | -.0005 | 1,1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1,2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 | |
| SR. 26 SS | MI 21 | 1,3130 | -.0005 | 1,3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 16400 | 10600 | |
| SR. 28 SS | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1,4380 | -.0005 | 1,4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1,5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 | |
| SR. 30 SS | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 19000 | 11400 |
| SR. 32 SS | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1,6255 | -.0005 | 1,6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 20700 | 12000 | |
| SR. 36 SS | MI 28 | 1,7505 | -.0005 | 1,7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 39100 | 22400 | |
| SR. 40 SS | MI 31 | 1,9380 | -.0005 | 1,9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2,0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2,1258 | -.0005 | 2,1247 | -.0005 | 42900 | 23400 | |
| SR. 44 SS | MI 35 | 2,1883 | -.0080 | 2,1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2,2508 | -.0080 | 2,2497 | -.0080 | 46700 | 24500 | |
| SR. 48 SS | MI 38 | 2,3758 | -.0080 | 2,3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2,4383 | -.0080 | 2,4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2,5008 | -.0080 | 2,4997 | -.0080 | 52300 | 26100 | |
| SR. 52 SS | MI 42 | 2,6258 | -.0080 | 2,6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2,7508 | -.0080 | 2,7497 | -.0080 | 54300 | 25100 | |
| SR. 56 SS | MI 46 | 2,8758 | -.0080 | 2,8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2,9383 | -.0080 | 2,9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3,0008 | -.0080 | 2,9997 | -.0080 | 71600 | 31300 | |
| SR. 60 SS | MI 50 | 3,1260 | -.0080 | 3,1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3,2510 | -.0080 | 3,2496 | -.0080 | 74700 | 31600 | |
| SR. 64 SS | MI 54 | 3,3758 | -.0010 | 3,3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3,5008 | -.0010 | 3,4996 | -.0010 | 80400 | 32800 | |
| SR. 68 SS | MI 58 | 3,6258 | -.0010 | 3,6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3,7508 | -.0010 | 3,7496 | -.0010 | 86200 | 34000 | |
