Detalhes do produto:
|
| Nome: | Extremidade aberta do rolamento de rolos de agulhas copo estirado | Material do rolamento: | carregando o aço |
|---|---|---|---|
| Projeto básico: | Open Ends | Soluções de vedação: | sem lacre |
| Tamanho: | Série em polegadas | elementos rolantes: | Conjunto completo de rolos de agulhas |
| Gaiola: | Sem gaiola | Faixa de tamanho: | Fw Tamanho de 10mm a 50mm |
| Temperatura de funcionamento: | -30 °C a 120 °C | Padrão: | DIN 618-1/ISO 3245 |
| Realçar: | rolamentos de agulha tirados do copo da extremidade aberta,rolamentos de agulha tirados do copo do complemento completo,rolamento de agulha HN2520 do copo |
||

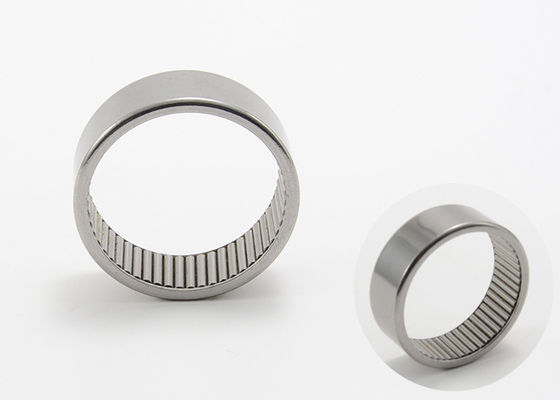

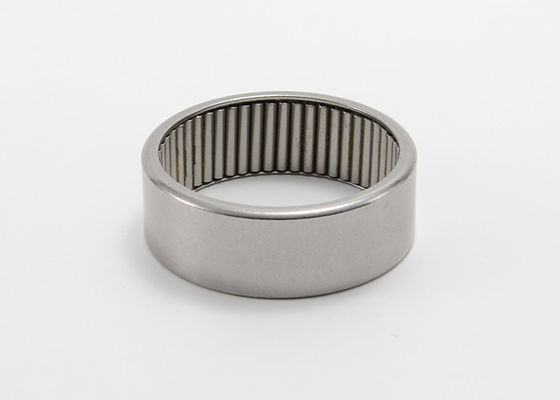

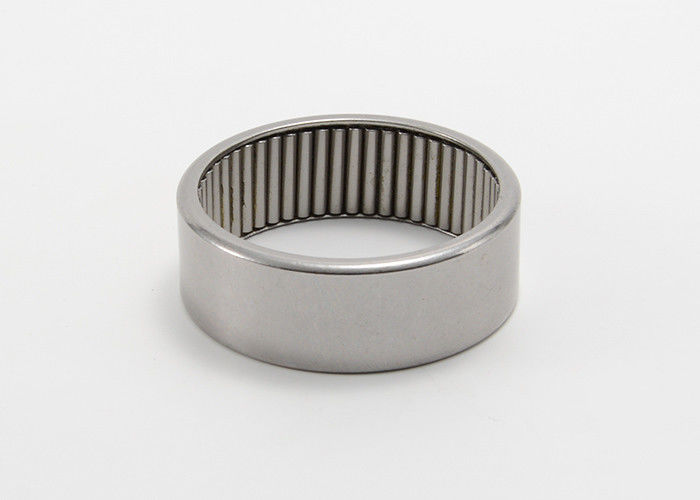

O rolo tirado da agulha do complemento completo de extremidade aberta de carregamento de rolo da agulha do copo ajustou HN2520
Os rolamentos de rolo tirados da agulha do copo com extremidades abertas e com extremidade fechado são rolamentos de rolo da agulha com uma altura radial muito pequena da seção. Compreendem os anéis do copo e o rolo da agulha e os conjuntos exteriores fino-murados, tirados da gaiola que formam junto uma unidade completa. Os anéis exteriores adaptam-se à precisão dimensional e geométrica do furo de abrigo.
Rolamentos do projeto básico:
· esteja disponível abrem (sem selos) ou selado em um ou ambo o lado (as soluções de selagem)
· são abertos disponíveis ou selado (as soluções de selagem)
· seja apropriado para carregar os arranjos onde são situados na extremidade de um eixo
· acomode forças axiais pequenas da orientação, devido ao projeto perfilado de sua extremidade fechado
· seja apropriado para cargas radiais muito pesadas em velocidades moderados
· esteja disponível com extremidades abertas e sem selos somente
Os rolamentos de rolo tirados da agulha do copo do complemento completo são fornecidos com uma graxa especial para fixar os rolos durante o transporte. Contudo, nós recomendamos lubrific novamente após a montagem.
O rolo tirado da agulha do complemento completo de extremidade aberta de carregamento de rolo da agulha do copo ajustou o tipo especificação do HN:
| Carregando a designação | Massa | Dimensões do limite | r (mínimo) | Avaliação da carga básica | Carga de limite da fadiga | Velocidade de limitação | |||
| Fw | D | C | Cr | Núcleo | Vira-lata | Óleo | |||
| g | milímetro | milímetro | N | RPM | |||||
| HN1010 | 4,6 | 10 | 14 | 10 | 0,4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5,3 | 12 | 16 | 10 | 0,4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10,5 | 12 | 18 | 12 | 0,8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0,8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0,8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0,8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0,8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0,8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29,5 | 20 | 26 | 20 | 0,8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39,6 | 25 | 32 | 20 | 0,8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0,8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0,8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60,5 | 40 | 47 | 20 | 0,8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0,8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0,8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85,3 | 50 | 58 | 20 | 0,8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0,8 | 54000 | 152000 | 21700 | 2220 |
