Detalhes do produto:
|
| Nome: | Unidade de alojamento da flange | Tipo: | SS-UCFCPL204, SS-UCFCPL205, SS-UCFCPL206, SS-UCFCPL207, SS-UCFCPL208 |
|---|---|---|---|
| Abrigando o material: | plástico | Material dos rolamentos de inserção: | AISI de aço inoxidável 440C, 420 de aço inoxidável |
| Tipo de Habitação: | Flange, com 4 furos | Faixa de tamanho: | Diâmetro métrico, furado de 20mm a 40mm |
| Conformidade com o Padrão: | ISO, JIS, padrão norte-americano | Aplicações: | transformação de produtos alimentares, engarrafamento e máquinas de empacotamento, produto químico q |
| Realçar: | bloco de descanso plástico de 2 parafusos,4 alojamentos de rolamento de aço inoxidável da flange do parafuso,420 4 alojamentos de rolamento da flange do parafuso |
||

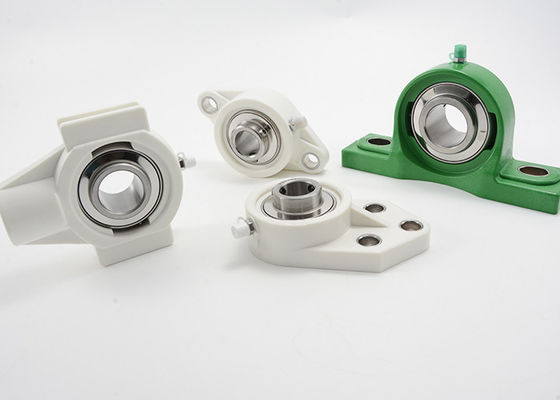

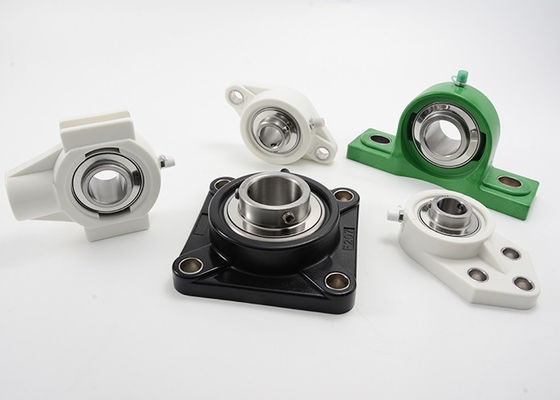

Parafuso plástico flangeado SS-UCFCPL204 SS-UCFCPL205 SS-UCFCPL207 do bloco de descanso 4 da unidade de alojamento
As unidades de alojamento flangeadas oferecem uma vasta gama de vantagens no projeto, na produção, no conjunto e na manutenção da grande maquinaria elétrica. O projeto dos protetores da extremidade é simplificado significativamente, tendo por resultado reduções consideráveis nas obras exigidas nos grandes alojamentos de motor. Os agradecimentos a seu projeto altamente desenvolvido, estas soluções de carregamento são extremamente fáceis de manter.
Os blocos de descanso plásticos são feitos de projetar o vidro da categoria encheram o poliéster de PBT e são completamente permutáveis com blocos convencionais do ferro fundido. Estes blocos livres da manutenção têm a força mecânica excelente, a rigidez e a estabilidade dimensional, e nunca oxidam ou corroem-se. Os blocos de descanso do polímero estão sendo usados atualmente em muitas indústrias que incluem a transformação de produtos alimentares, engarrafando e máquina de empacotamento, produto químico que processam, e associação e aplicação marinho. Os blocos de descanso de MOUETTE podem ser comprados com uma variedade de rolamentos da inserção ao melhor terno sua aplicação específica.
Materiais disponíveis:
· 304 raças do rolamento de esferas inoxidável da inserção 304 as inoxidáveis, e bolas.
· 420 raças do rolamento de esferas inoxidável da inserção 420 as inoxidáveis, e bolas.
· 440 raças do rolamento de esferas inoxidável da inserção 440 as inoxidáveis, e bolas
Estes blocos de descanso plásticos livre de manutenção têm a força mecânica excelente, a rigidez, e a estabilidade dimensional e nunca oxidam ou corroem-se. Quando introduzidos com um rolamento de esferas inoxidável da inserção, fornecem a resistência de corrosão superior comparada a toda a unidade montada ofereceram hoje.
Especificações plásticas flangeadas do bloco de descanso SS-UCFCPL200 da unidade de alojamento:
|
Carregando a número da peça da unidade. |
Diâmetro do furo | Dimensão (milímetros) |
Alojamento Peso (quilogramas) |
Tamanho do parafuso |
||||||||||
| d | a | p | e |
i |
f |
N |
g | j |
k |
Bi |
S |
|||
| milímetro | ||||||||||||||
| SS-UCFCPL204 | 20 | 100 | 78 | 55,1 | 10 | 62 | 11 | 20,5 | 5 | 7 | 31 | 12,7 | 0,13 | M10 |
| SS-UCFCPL205 | 25 | 115 | 90 | 63,6 | 10 | 70 | 11 | 21 | 6 | 7 | 34,1 | 14,3 | 0,17 | M10 |
| SS-UCFCPL206 | 30 | 125 | 100 | 70,7 | 10 | 80 | 11 | 23 | 8 | 8 | 38,1 | 15,9 | 0,19 | M10 |
| SS-UCFCPL207 | 35 | 135 | 110 | 77,8 | 11 | 90 | 13 | 26 | 8 | 9 | 42,9 | 17,5 | 0,23 | M12 |
| SS-UCFCPL208 | 40 | 145 | 120 | 84,8 | 11 | 100 | 13 | 26 | 10 | 9 | 49,2 | 19 | 0,28 | M12 |
|
Modo de carga |
Avaliações da carga (N) |
||||
| Tipo | 204 | 205 | 206 | 207 | 208 |
|
|
15950 |
13000 |
18000 |
18500 |
19100 |
 |
10250 |
12150 |
17700 |
18500 |
19250 |
