Série do BB que passa uma embreagem da maneira que carrega Acionador de partida geral Embreagem Rolamento

Excedente e série geral do BB da embreagem da came um rolamento da embreagem da maneira

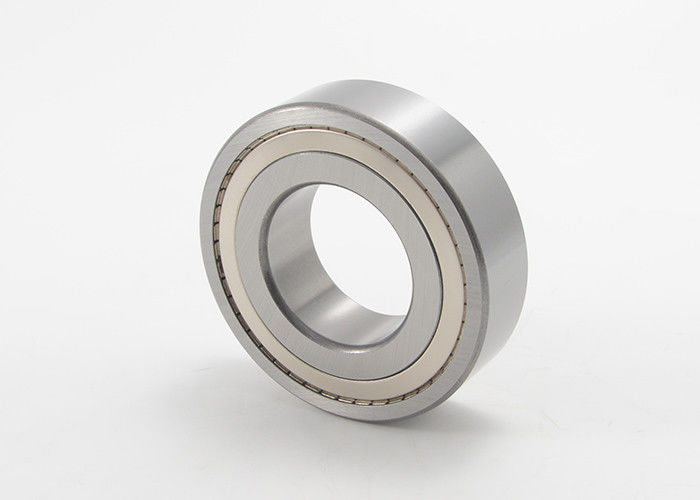

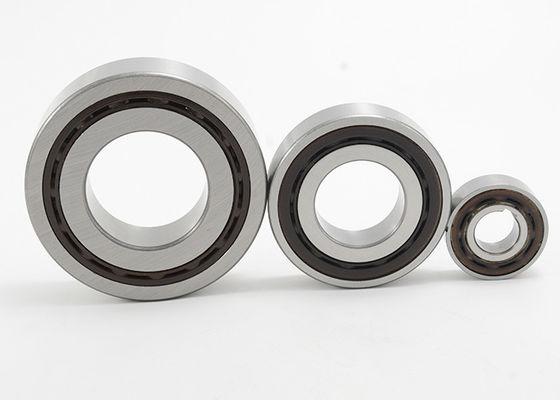

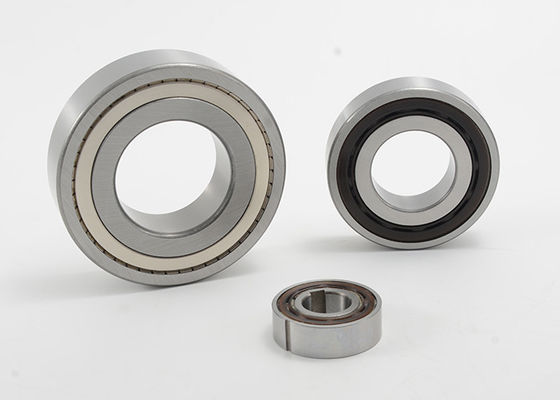

As embreagens da came da série do BB são uma combinação de um rolamento de esferas de 62 séries e de uma embreagem do estilo da came. Estas unidades são projetadas para aplicações do ajuste de imprensa e estão disponíveis em cinco variações, combinações de protetor do metal ou de tipo selado protetor da poeira e com ou sem keyways na raça interna e/ou exterior para permitir o projeto e a flexibilidade da aplicação. As unidades da série do BB vêm graxa lubrificada mas o metal protegeu o estilo pode ser adaptado para a lubrificação de banho do óleo.

Informação geral da instalação e do uso para carregar o tipo embreagem da came

1. Carregando o tipo série da embreagem da came são projetados para a instalação do ajuste de imprensa.

2. As séries de BB-1K e de BB-2GD 1K têm um keyway na raça interna. Os Keyways, exceto o tamanho 25 são fabricados pelo RUÍDO 6885. 3, BB40-1K e BB40-2GD 1K é fabricado pelo RUÍDO 6885. 1.

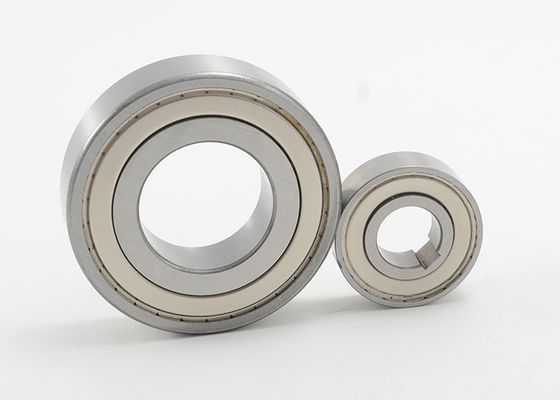

3. A série de BB-2K tem um keyway na raça interna e exterior.

4. As dimensões corretas da interferência no eixo e no alojamento devem ser mantidas para obter o desempenho máximo do rolamento e da embreagem.

5. Refira a tabela na página seguinte para a tolerância do eixo e do alojamento para cada série.

6. As séries de BB-2GD e de BB-2GD 1K têm selos especiais do bordo para a proteção eficaz contra a poeira.

7. A seta na raça interna mostra o sentido da raça interna que contrata.

8. Para instalar a embreagem, use uma ferramenta da imprensa do diâmetro apropriado para aplicar mesmo a pressão sobre a cara inteira da raça interna e exterior.

9. Não martele nem não aplique o outro choque à embreagem.

10. Certifique-se que o alojamento tem bastante força para suportar a pressão exigida para a instalação cabendo da imprensa da embreagem.

11. Variação da temperatura de funcionamento: – 30°C a +100°C (nos consulte para a temperatura que excede esta escala).

Lubrificação

1. Desde que a graxa é aplicada já antes da entrega, não há nenhuma necessidade de aplicar-se antes de usar e lubrificar.

2. Se a embreagem é usada com um lubrificante do óleo, a lubrificação do óleo deve ser aplicada dentro da unidade sempre.

3. Não use graxas ou lubrificantes com aditivos do EP.

Exemplo como ao código de ordem: Unidade baixa da embreagem da came da série do BB

Exemplo como ao código de ordem: Embreagem da came da série do BB com chave & keyway

Exemplo como ao código de ordem: Embreagem da came da série do BB com selos de borracha

Exemplo como ao código de ordem: Embreagem da came da série do BB com selos e os keyways de borracha

Dimensões da embreagem da came da série do BB:

Especificações:

Dimensões do Keyway e do entalhe chave:

Exemplo como ao código de ordem: Embreagem da came da série do BB com chave & keyway
