Detalhes do produto:
|
| Nome: | Sprag Clutches (Cam Clutches unidirecionais) | Material do rolamento: | Aço de qualidade para rolamentos de alta liga |
|---|---|---|---|
| Carregando o tipo: | Rolamento de embreagem unidirecional | Chaveta no Furo: | DIN6885.3 em |
| Chaveta na Pista Externa: | Por folha de especificações | Tipo de Lubrificação: | Graxa |
| Polegada - Métrica: | série métrica | Temperatura de funcionamento: | 21 a 140°F (-6 a 60°C) |
| Realçar: | passando o carregamento da maneira da embreagem uma do acionador de partida,posicionando o carregamento da maneira da embreagem uma,maneira da embreagem uma que carrega CSK20PP |
||

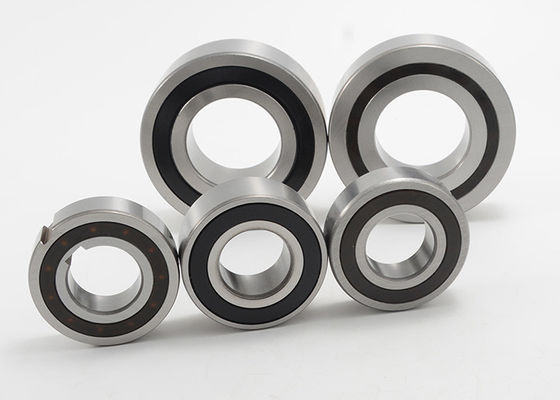

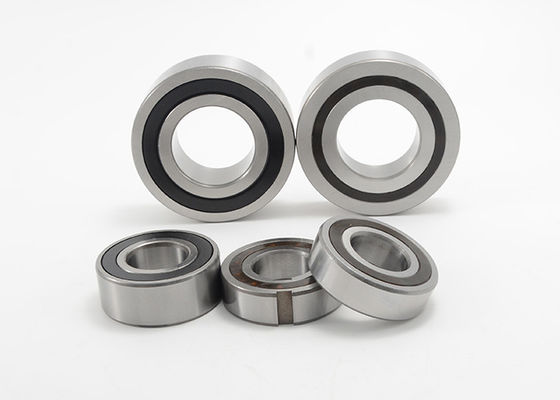

Embreagens de Sprag que passam o rolamento de Backstopping do índice com Keyway CSK20PP
A maneira que da embreagem de Sprag uma carregar pode ser usado como desce em roda livre e pode ser usada no batente traseiro, passando ou posicionando aplicações. Descer em roda livre os rolamentos são caracterizados por sua capacidade para girar em um sentido somente e para transmitir assim o torque enquanto tendo uma folga zero. São fornecidos enchidos com a graxa e são baixa manutenção. O torque é transmitido na raça interna e exterior por uma maneira chave externo ao alojamento e no eixo por uma maneira chave interna.
CSK. P
CSK. P tem a mesmas construção e dimensões exteriores que o tipo CSK, mas tem um keyway na raça interna. Estas embreagens podem ser montadas em um eixo com tolerância k6 recomendada e a raça exterior deve ser pressionada em um alojamento rígido com uma tolerância N6 recomendada. Os diâmetros resultantes do alojamento e do eixo devem ser verificados para assegurar-se de que o rolamento tenha afastamentos radiais adequados.

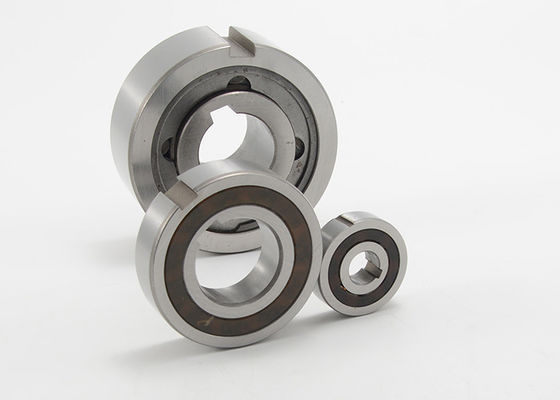

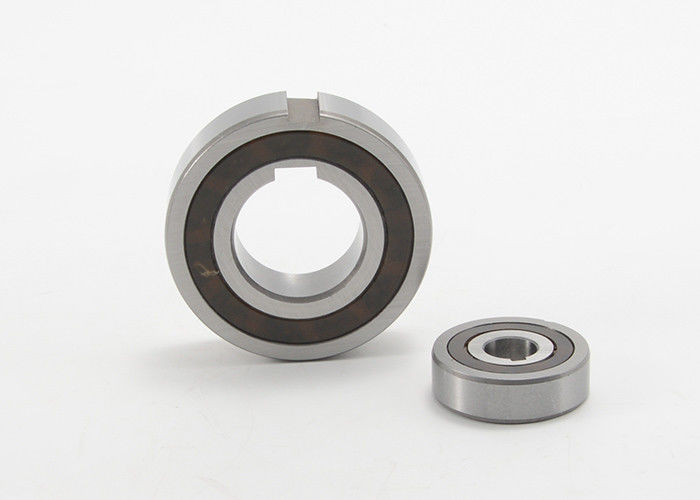

CSK. .PP
CSK. .PP caracteriza um keyway na raça interna e exterior. As tolerâncias de montagem recomendadas são k6 no eixo e K6 no alojamento rígido. H6 uma tolerância no eixo ou H6 no alojamento é igualmente aceitável para um conjunto leve do ajuste de imprensa. Sempre verificação para assegurar-se de que o rolamento tenha afastamentos radiais adequados. Temperatura de funcionamento: 21 a 140°F (- 6 a 60°C). As graxas especiais estão disponíveis para temperaturas de funcionamento: -40 a 212°F (- 40 a 100°C
Arranjo de montagem típico
O CSK modelo. As embreagens de P devem ser fixadas ao eixo pelo cliente forneceram o anel instantâneo, colar ajustado, espaçador, etc. A raça exterior é fixada com uma imprensa cabida a uma tolerância N6. As embreagens modelo de CSK. .PP têm um keyseat em ambas as raças e devem ser fixadas pelo anel instantâneo fornecido cliente, por colar ajustado, por espaçador, etc.
Passando, índice, projeto do envelope do rolamento de Backstopping (62 séries), especificações das embreagens de Sprag:
| Tipo | Carregando a série | Dimensão (milímetros) | Carregando cargas | Máximo Overrunning Velocidade (RPM) | Capacidade do torque (nanômetro) | Peso líquido (quilogramas) | Resistência após o confronto (Ncm) | |||
| d | D | L | Dinâmico (kN) | Estático (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6,1 | 2,77 | 10000 | 9,3 | 0,040 | 0,7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40P | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40PP | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6,1 | 2,77 | 10000 | 9,3 | 0,050 | 3,0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7,4 | 3,42 | 8400 | 17 | 0,070 | 4,0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5,6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9,4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10,7 | 5,46 | 5200 | 85 | 0,175 | 6,0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11,7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12,6 | 7,28 | 3600 | 175 | 0,400 | 8,2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15,54 | 12,25 | 3000 | 325 | 0,600 | 10,0 |
