Detalhes do produto:
|
| nome: | Embreagens | Tipo de embreagem: | Embreagem de Mola |
|---|---|---|---|
| Aplicação da embreagem: | Backstopping, indexação, superação | Suporte de rolamento: | bola |
| Chaveta no Furo: | Nenhum em | Chaveta na Pista Externa: | nenhuns |
| Tipo de Lubrificação: | Graxa | Carregando o material: | Aço cromo 100Cr6 |
| Realçar: | posicionando um o rolamento da embreagem do acionador de partida da maneira,backstopping um rolamento da embreagem do acionador de partida da maneira,passando a embreagem tirada do rolo do copo |
||

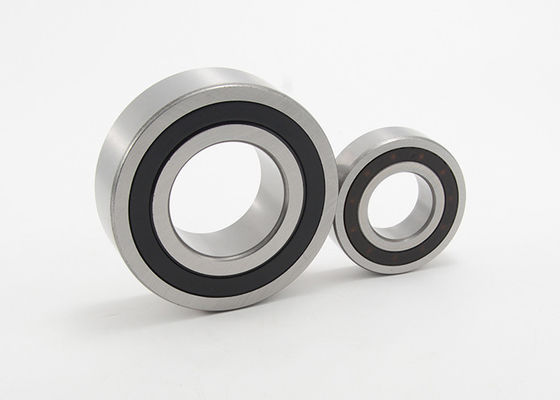

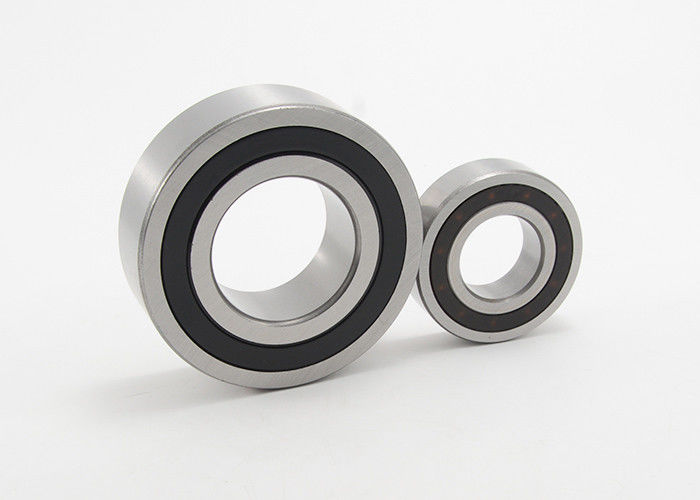

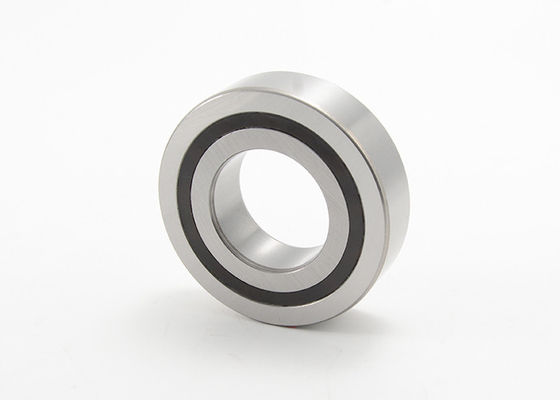

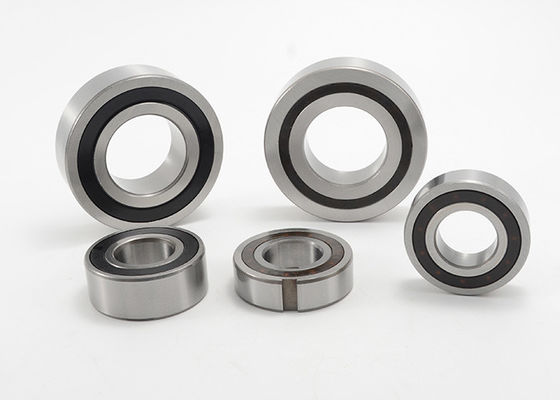

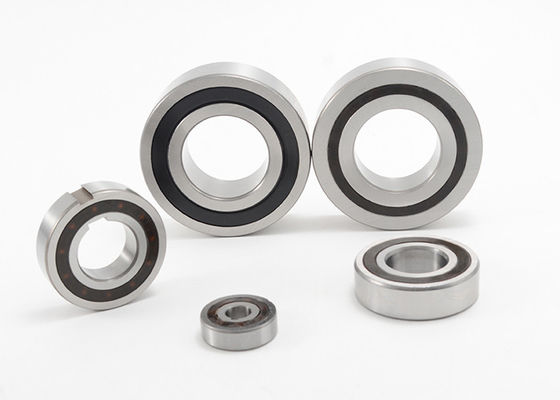

Uma embreagem da maneira que passa posicionando as embreagens de Sprag CSK20 do rolamento de Backstopping
CSK
O tipo CSK é um tipo embreagem do sprag integrada em um rolamento de esferas de 62 séries (exceto os tamanhos 8 e 40).
É carregamento apoiado, graxa enviada lubrificada e protegida contra a poeira maior de .012" diâmetro (de .3mm). O uso do tipo adicional selos dos “nylos” está recomendado especialmente quando a temperatura de trabalho excede 122°F (50°C).
A lubrificação de banho do óleo é igualmente possível se a graxa original é lavada primeiramente usando um solvente apropriado.
A transmissão do torque é assegurada por um conjunto do ajuste de imprensa em um alojamento exterior rígido com uma tolerância N6 recomendada e em um eixo com uma tolerância n6 recomendada. Os diâmetros resultantes do alojamento e do eixo devem ser verificados para assegurar-se de que o rolamento tenha afastamentos radiais adequados.
O afastamento de carregamento inicial do radial é ajustado no C5, e reduzido se usando o ajuste de imprensa como especificado.
Uma raça pode ser colada. Se ambas as raças devem ser colada, o desempenho estará reduzido ou um C3 que carrega o afastamento será necessário.
Temperatura de funcionamento: 21 a 140°F (- 6 a 60°C).
Graxa especial disponível para temperaturas de funcionamento: -40 a 212°F (- 40 a 100°C)
CSK..2RS
As embreagens de CSK..2RS são .197" (5mm) mais larga do que umas 62 séries padrão que carregam, porque são equipadas com os selos do bordo para aplicações do washdown.
Uma embreagem da maneira que passa posicionando especificações das embreagens de Sprag do rolamento de Backstopping:
| Tipo | Carregando a série | Dimensão (milímetros) | Carregando cargas | Máximo Overrunning Velocidade (RPM) | Capacidade do torque (nanômetro) | Peso líquido (quilogramas) | Resistência após o confronto (Ncm) | |||
| d | D | L | Dinâmico (kN) | Estático (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6,1 | 2,77 | 10000 | 9,3 | 0,040 | 0,7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40 | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6,1 | 2,77 | 10000 | 9,3 | 0,050 | 3,0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7,4 | 3,42 | 8400 | 17 | 0,070 | 4,0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5,6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9,4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10,7 | 5,46 | 5200 | 83 | 0,175 | 6,0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11,7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12,6 | 7,28 | 3600 | 175 | 0,400 | 8,2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15,54 | 12,25 | 3000 | 325 | 0,600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7,4 | 3,42 | 8400 | 15 | 0,055 | 0,9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7,9 | 3,8 | 7350 | 28 | 0,065 | 1,1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10,7 | 5,46 | 6200 | 78 | 0,100 | 1,3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12,3 | 7,88 | 5300 | 85 | 0,180 | 2,2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17,3 | 11,51 | 4400 | 145 | 0,260 | 4,4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21,73 | 15,82 | 3800 | 205 | 0,415 | 5,8 |
